TFAC - 2D волоконно-оптические массивы

TFAC - серия 2D оптических массивов с волоконным выводом.
  • Количество каналов: 8х8 / 32х32.
  • Тип волокна: SM, PM, MM.
  • Угол отклонения: 1,5° / 2,5°.
  • Степень подавления: 20 / 25 / 30 дБ.
Узнать цену

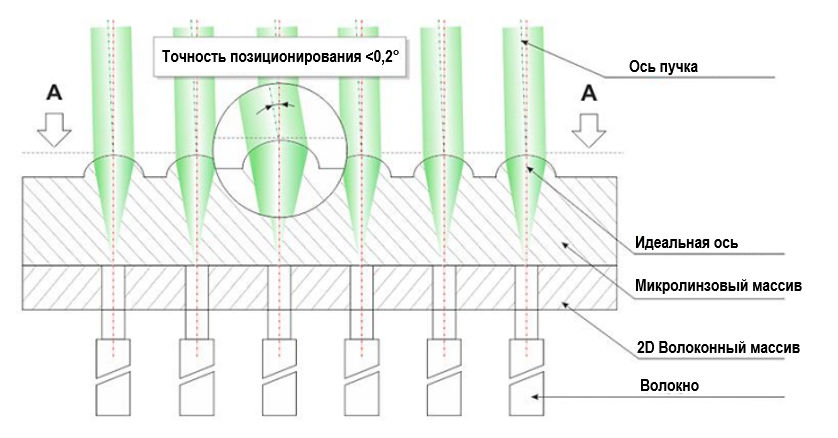

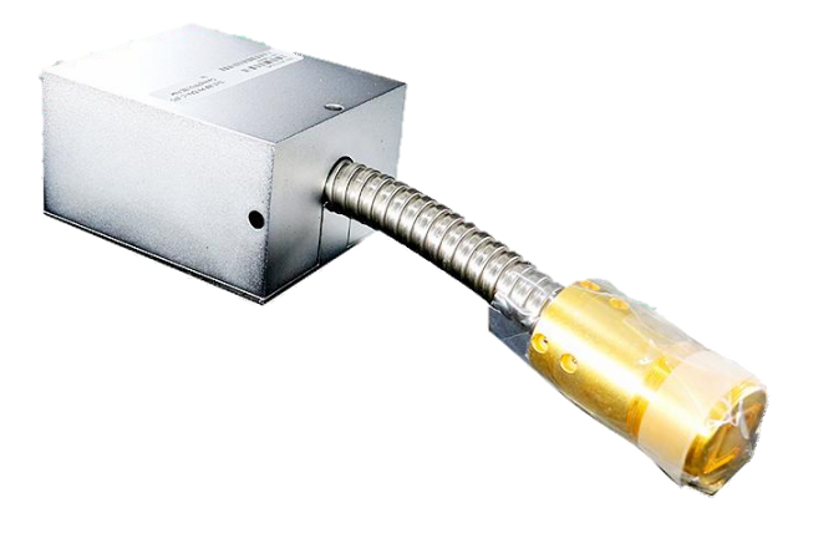

TFAC – это серия 2D волоконно-оптических массивов, сочетающих индивидуально разработанные массивы волокон и микролинзовые матрицы (MLA), активно юстированные для обеспечения минимального углового отклонения выходных световых пучков. Конфигурация матриц подбирается исходя из требований заказчика к форме пучка, типу волокна и рабочей длине волны. Выходные волокна могут быть оконцованы коннекторами типов E2000, LC, SC, FC, ST, а сам массив может быть установлен в корпус из нержавеющей стали для удобной интеграции в целевую оптическую систему.

Особенности:
  • Минимальное отклонение светового пучка.
  • Высокая точность позиционирования.
  • Индивидуальная конфигурация матрицы расположения волокон.
  • Поддержка типов волокон: SM, PM, MM.
  • Возможность изготовления индивидуального корпуса для MLA.

Параметр Значение Единица измерения
Тип
одномодовые и многомодовые
с сохранением поляризации

Размер массива
8x8 / 32x32
Расположение линз
m × n, гексагональная сетка или др.
Тип волокна
MM SM PM
Угол отклонения

± 1,5 / ± 2,5 °
Степень подавления

20 / 25 / 30 дБ
Материал массива волокон/MLA
Боросиликатное стекло, плавленый кварц / плавленый кварц, BK7
Выходные коннекторы
E2000, LC, SC, FC, ST, MTP®
Рабочая температура
от -40 до +85 от -20 до +70 °C

Общие характеристики светового пучка
Параметр Значение Единица измерения
Длина волны
850, 980, 1310, 1550 (опционально) нм
Рабочее расстояние
25 или др. мм
Вносимые потери
1 дБ
Возвратные потери
> 50 дБ
Точность позиционирования
< 0,2 °
Ширина пучка
300 или др. мкм

  • Оптическая коммутация.
  • Системы формирования изображения.
  • Сенсорные системы.

Модель Описание
TFAC-XX-XXXX- XXXXX-X-X-X-XX Волоконно-оптический массив. Требуемые параметры и опции уточняются при заказе.
TFAC-A0-P250- S3232-S-1-9-PA Волоконно-оптический массив. Тип волокна SMF-28E. Тип коннектора FC/APC. Выравнивание вдоль медленной оси.
TFAC-A0-P250-S88-S-1-9-SA Волоконно-оптический массив. Тип волокна SMF-28E. Тип коннектора FC/APC.
TFAC-A0-P127-S88-S-1-9-PA Волоконно-оптический массив. Тип волокна PM1550. Тип коннектора FC/APC. Выравнивание вдоль медленной оси.
