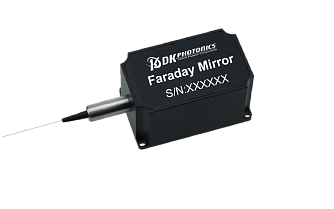

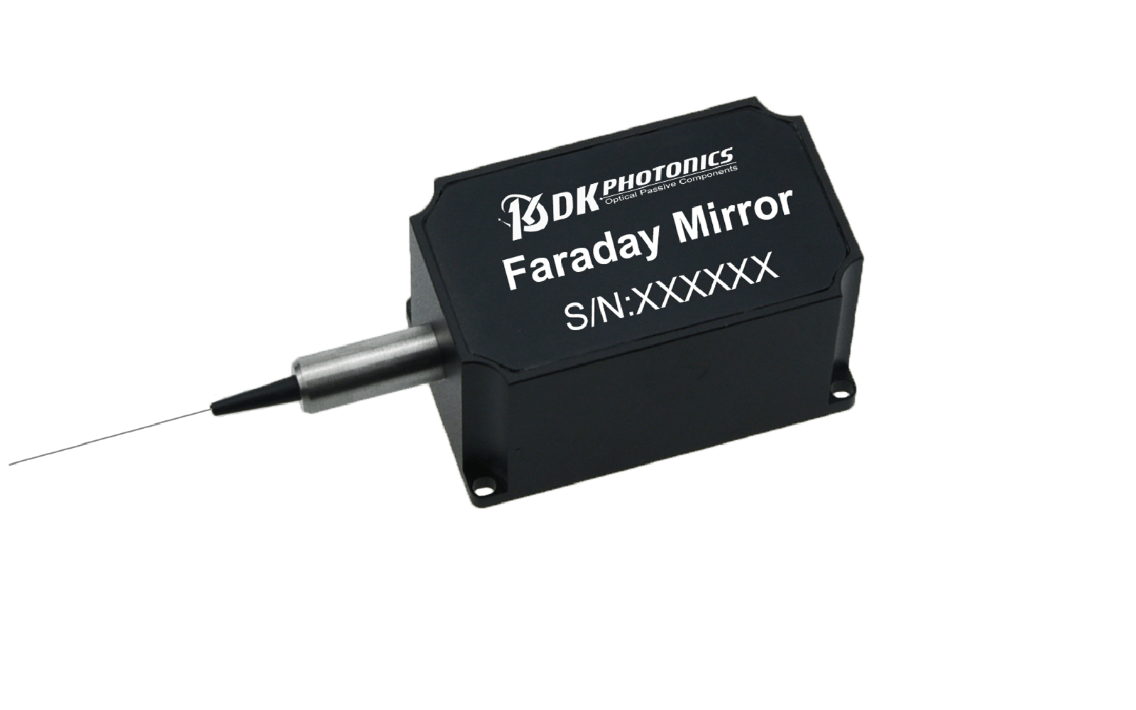

PMTGGFM-980 - волоконные TGG зеркала с сохранением поляризации
- Длина волны 980 ± 5 нм.
- Коэффициент экстинкции > 18 дБ.
- Вносимые потери < 0,8 дБ.
- Угол поворота Фарадея 45°.
Производитель: DK PHOTONICS
Параметр | Значение | Ед. измерения |
---|---|---|
Центральная длина волны | 980 | нм |
Полоса пропускания
|
±5 | нм |
Макс. вносимые потери
|
0,8 (ср. 0,5) | дБ |
Угол поворота Фарадея
(однократное прохождение) |
45 | ° |
Допустимое отклонение
угла вращения относительно длины волны и температуры |
±3 | ° |
Мин. коэффициент экстинкции
|
18 | дБ |
Макс. оптическая мощность
|
0,5, 1, 3, 5, 10 | Вт |
Тип волокна
|
PM980-XP (другие по запросу) | |
Рабочая температура
|
-5..+70 | ℃ |
Температура хранения
|
-40..+85 | ℃ |
Размеры
|
46 x 28 х 26 |
мм |
- Волоконно-оптические усилители
- Системы волоконно-оптической передачи данных
Длина волны | Угол поворота плоскости поляризации | Оптическая мощность | Диаметр волокна | Длина волокна | Тип коннектора |
---|---|---|---|---|---|
980: 1030 ХХ: другая |
45:45° |
L: <0.5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
Модель | Описание | |
---|---|---|
PMTGGFM-98-45-X-XX-XX-XX | Волоконно-оптическое PM TGG зеркало. Требуется указать параметры. |
