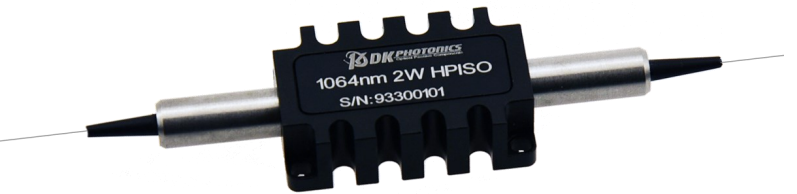

CHPPMI - компактный высокомощный линейный оптоволоконный изолятор с сохранением поляризации 1064 нм - серия 2 Вт
Серия компактных высокомощных линейных оптоволоконных изоляторов с сохранением поляризации CHPPMI.
- Длина волны: 1064 нм.
- Низкие вносимые потери: ≤ 3 дБ.
- Высокая изоляция: ≥ 35 дБ.
- Коэффициент экстинкции: 18/20 дБ.
- Оптическая мощность (CW): до 2 Вт.
Производитель: DK PHOTONICS
Компактные высокомощные линейные оптоволоконные изоляторы серии CHPPII с сохранением поляризации выполнен на основе эффекта Фарадея, а не кристаллов TGG, поэтому он имеет меньшие размеры и более низкую стоимость. Для этой серии характерны низкие вносимые потери, высокая изоляция, способность работать с высокой мощностью, низкие обратные потери, отличная стабильность и надежность. Эти устройства идеально подходят для применения в волоконных лазерах и измерительном оборудовании.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1064 | нм | |
| Рабочий диапазон длин волн | +/- 5 | нм | |
| Пиковая изоляция (тип.) | 35 | дБ | |
| Изоляция (мин.) | 28 | дБ | |
|
Вносимые потери (тип., 25℃) |
1,7 | дБ | |
|
Вносимые потери (макс., 25℃, 100 мВт) |
2,0 | дБ | |
|
Вносимые потери (CW, 25℃, 1 Вт) |
2,5 | дБ | |
|
Вносимые потери (CW, 25℃, 2 Вт) |
3,0 | дБ | |
| Обратные потери (мин.) | 50 | дБ | |
| Коэффициент экстинкции (PER) | 18@Тип B | 20@Тип F | дБ |
| Максимальная оптическая мощность (CW) | 1 / 2 | Вт | |
| Максимальная пиковая мощность | 5 / 10 | кВт | |
|
Тип волокна |
HI1060, 10/125 или по запросу |
- | |
| Рабочий диапазон температур | 0 ~ + 50 | ℃ | |
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | |
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна |
|
64: 1064 нм |
01: 1 Вт 02: 2 Вт
|
С: Непрерывный P: Импульсный |
XXX: код оптоволокна |
25: 250 мкм 90: 900 мкм |
08: 0,8 м 10: 1 м ХХ: Другая |
| Модель | Описание | |
|---|---|---|
| CHPPMI-B/F-1-2-3-4-5-6 | Высокомощный линейный оптоволоконный изолятор с сохранением поляризации серии 2 Вт. Длина волны: 1064 нм (требуется указать параметры). |
