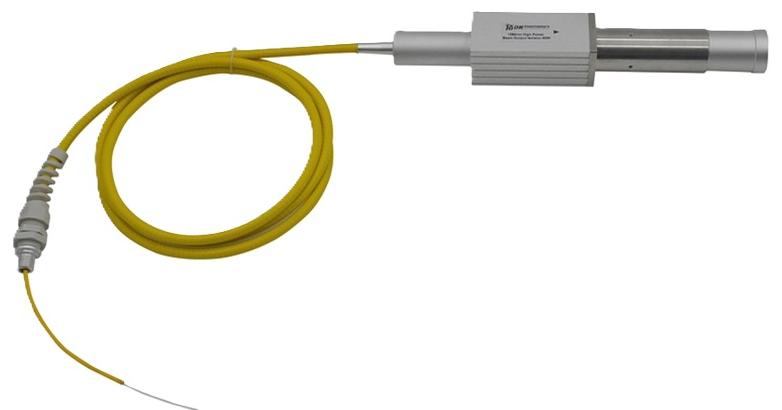

HPCBI-98 - оптоволоконный изолятор с выводом в свободное пространство
Серия высокомощных коллимированных изоляторов с выводом в открытое пространство HPCBI-98.
- Длина волны: 980 нм.
- Эффективность передачи: ≥ 90 %.
- Высокая изоляция: ≥ 30 дБ.
- Диаметр выходного пучка: 8 мм.
- Поляризационные потери: 0,15 дБ.
- Оптическая мощность: до 50 Вт.
Производитель: DK PHOTONICS
Высокомощные коллимированные изоляторы с выводом в открытое пространство серии HPCBI-98 с длиной волны 980 нм чаще всего используются для предотвращения попадания отраженного света в источник, тем самым предотвращая любые проблемы с обратной связью. Они широко используются в лазерной маркировке и гравировке, лазерной резке и травлении металлических поверхностей с высоким коэффициентом отражения, таких как алюминий, медь, золото или серебро.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 980 | нм | |
| Рабочий диапазон длин волн | +/- 10 | нм | |
| Пиковая изоляция (тип.) | 30 | дБ | |
| Изоляция (мин.) | 25 | дБ | |
| Эффективность передачи | 90 | % | |
| Обратные потери (мин.) | 45 | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Выходной диаметр пучка | 8 +/- 1 | мм | |
| M2 | 10 | % | |
| Максимальная оптическая мощность (CW) | 1; 2; 5; 10; 20; 30; 50 | Вт | |
|
Максимальная пиковая мощность |
1, 5, 10; 20; 30 | кВт | |
|
Тип волокна (мощность < 20 Вт) |
10/125 DCF, 20/130 DCF |
- | |
|
Тип волокна (мощность > 20 Вт) |
25/250 DC, 30/250 DC, 20/400 DC или по запросу |
- | |
| Рабочий диапазон температур | 0 ~ + 50 | ℃ | |
| Диапазон температур хранения | - 20 ~ + 75 | ℃ | |
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный вход | Длина оптоволокна |
|
98: 980 нм |
10: 10 Вт 20: 20 Вт 30: 30 Вт 50: 50 Вт ХХ: Другая
|
С: Непрерывный P: Импульсный |
XXX: код оптоволокна |
A20: 6 мм защищенный кабель@ длина 2 м B20: 3 мм защищенный кабель@ длина 2 м C20: 3 мм свободный кабель@ длина 2 м |
10: 1 м ХХ: Другая |
