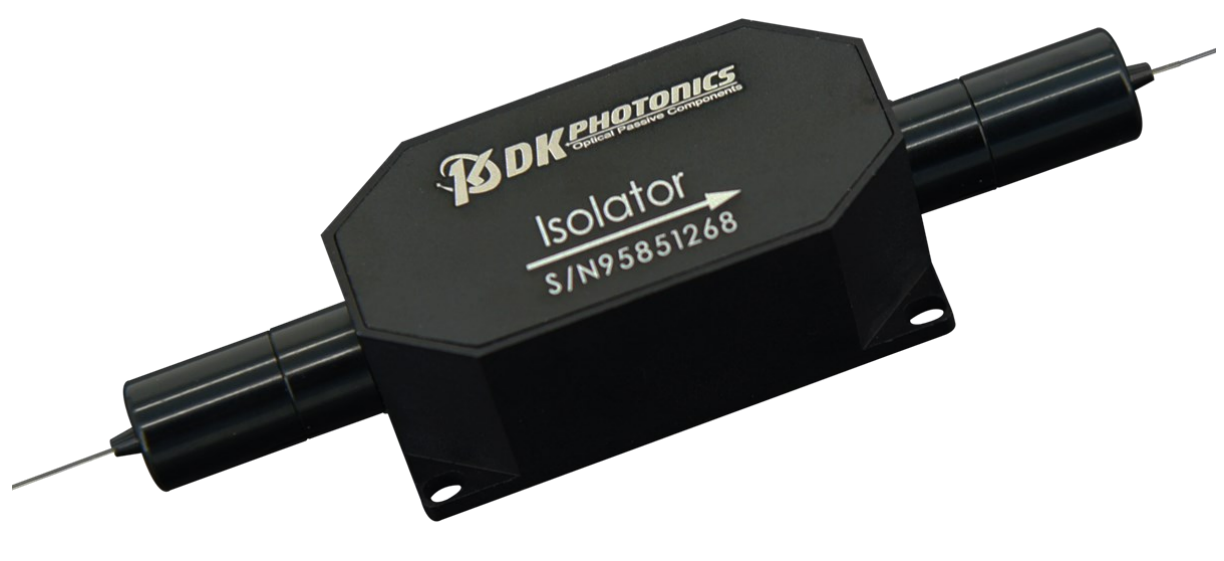

HPPMI - TGG высокомощный линейный оптоволоконный изолятор сохранением поляризации 1053 нм
Серия мощных линейных оптоволоконных изоляторов с сохранением поляризации HPPMI-TGG.
- Длина волны: 1053 нм.
- Низкие вносимые потери: ≤ 1,0 дБ.
- Высокая изоляция: ≥ 35 дБ.
- Коэффициент экстинкции: 18/20 дБ.
- Оптическая мощность (CW): до 30 Вт.
Производитель: DK PHOTONICS
Линейные мощные изоляторы с сохранением поляризации серии HPPMI-TGG с длиной волны 1053 нм характеризуются низкими вносимыми потерями, высокой изоляцией, высокой потребляемой мощностью, высокими обратными потерями, отличной стабильностью и надежностью. Оптические изоляторы позволяют пропускать свет только в одном направлении. Чаще всего они используются для предотвращения попадания отраженного света в источник, тем самым предотвращая любые проблемы с обратной связью, и широко используются в волоконных лазерных системах.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Центральная длина волны | 1053 | нм | |||
| Рабочий диапазон длин волн | +/- 10 | нм | |||
| Пиковая изоляция (тип.) | 35 | дБ | |||
| Изоляция (мин.) | 28 | дБ | |||
| Вносимые потери (тип.) | 0,6 | дБ | |||
| Вносимые потери (макс.) | 1,0 | дБ | |||
| Обратные потери (мин.) | 45 | дБ | |||
| Коэффициент экстинкции (PER) | 18@Тип B |
20@Тип F |
дБ | ||
| Максимальная оптическая мощность (CW) | 10/20/30 | Вт | |||
|
Максимальная пиковая мощность (для нс импульсов) |
5/10/20 | кВт | |||
|
Тип волокна |
Мощность ≤ 30Вт: 1060-XP/PM980-XP fiber/PM1060L/10/125DC |
Мощность >30 Вт: 25/250 DC Fiber/30/250 DC Fiber/20/400 DC fiber |
|
||
| Рабочий диапазон температур | 0 ~ + 70 | ℃ | |||
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | |||
- Тип B: работают обе оси, тип F: заблокирована быстрая ось, по умолчанию используется тип B, если нет запроса.
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна |
|
53: 1053 нм |
10: 10 Вт 20: 20 Вт 30: 30 Вт ХХ: Другая
|
С: Непрерывный P: Импульсный |
XXX: код оптоволокна |
25: 250 мкм 90: 900 мкм |
08: 0,8 м 10: 1 м ХХ: Другая |
| Модель | Описание | |
|---|---|---|
| HPPII-B/F-1-2-3-4-5-6 | Высокомощный линейный оптоволоконный изолятор с сохранением поляризации. Длина волны: 1053 нм (требуется указать параметры). |
