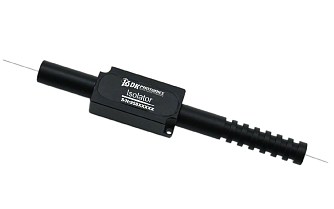

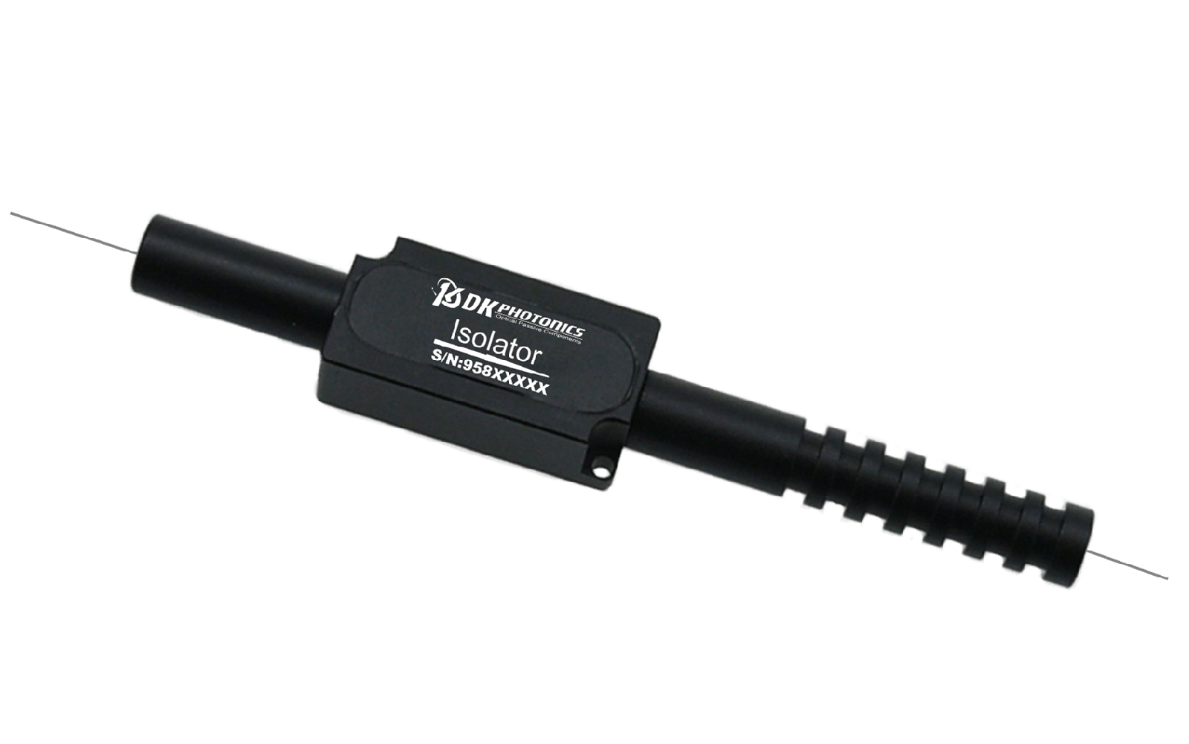

HPPMI - высокомощный линейный оптоволоконный изолятор с сохранением поляризации 1550 нм
Серия высокомощных линейных оптоволоконных изоляторов с сохранением поляризации серии HPPMI 1550 нм.
- Длина волны: 1550 нм.
- Высокая изоляция: ≥ 35 дБ.
- Вносимые потери: ≤ 0,4 дБ.
- Оптическая мощность: до 30 Вт.
Производитель: DK PHOTONICS
Линейные мощные оптоволоконные изоляторы с сохранением серии HPPMI-TGG с длиной волны 1550 нм характеризуются низкими вносимыми потерями, высокой изоляцией, высокой потребляемой мощностью, высокими обратными потерями, отличной стабильностью и надежностью. Оптические изоляторы позволяют пропускать свет только в одном направлении. Чаще всего они используются для предотвращения попадания отраженного света в источник, тем самым предотвращая любые проблемы с обратной связью, и широко используются в волоконных лазерных системах.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1550 | нм | |
| Рабочий диапазон длин волн | +/- 20 | нм | |
| Пиковая изоляция (тип.) | 35 | дБ | |
| Изоляция (мин.) | 28 | дБ | |
| Вносимые потери (тип.) | 0,4 | дБ | |
| Вносимые потери (макс.) | 0,8 | дБ | |
| Обратные потери (мин.) | 50 | дБ | |
| Коэффициент экстинкции (PER) | 18@Тип B | 20@Тип F | дБ |
| Максимальная оптическая мощность (CW) | 10, 20, 30 | Вт | |
|
Максимальная пиковая мощность |
5, 10, 20 | кВт | |
|
Тип волокна |
SMF-28e, MM-GDF-12/130-M, LMA-GDF-25/300 | - | |
| Рабочий диапазон температур | 0 ~ + 70 | ℃ | |
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | |
- Тип B: работают обе оси, тип F: заблокирована быстрая ось, по умолчанию используется тип B, если нет запроса.
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна | Коннектор |
|
15: 1550 нм |
10: 10 Вт 20: 20 Вт 30: 30 Вт
|
С: Непрерывный P: Импульсный |
XXX: код оптоволокна |
25: 250 мкм 90: 900 мкм |
08: 0,8 м 10: 1 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| HPPII-B/F-1-2-3-4-5-6 |
Высокомощный линейный оптоволоконный изолятор с сохранением поляризации. Длина волны: 1550 нм (требуется указать параметры).
|
