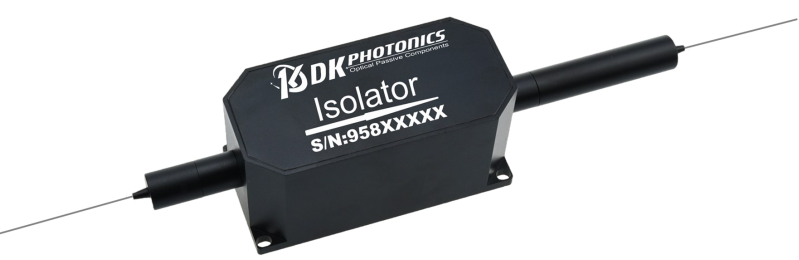

HPPMI - TGG высокомощный линейный оптоволоконный изолятор с сохранением поляризации 1080 нм - серия 100 Вт
Серия мощных линейных оптоволоконных изоляторов HPPMI-TGG.
- Длина волны: 1080 нм.
- Низкие вносимые потери: ≤ 0,6 дБ.
- Высокая изоляция: ≥ 35 дБ.
- Коэффициент экстинкции: 18/20 дБ.
- Оптическая мощность (CW): до 100 Вт.
Производитель: DK PHOTONICS
Линейные мощные изоляторы серии HPPMI-TGG с длиной волны 1080 нм характеризуются низкими вносимыми потерями, высокой изоляцией, высокой потребляемой мощностью, высокими обратными потерями, отличной стабильностью и надежностью. Оптические изоляторы позволяют пропускать свет только в одном направлении. Чаще всего они используются для предотвращения попадания отраженного света в источник, тем самым предотвращая любые проблемы с обратной связью, и широко используются в волоконных лазерных системах.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
| Центральная длина волны | 1080 | нм | ||||
| Рабочий диапазон длин волн | +/- 10 | нм | ||||
| Пиковая изоляция (тип.) | 35 | дБ | ||||
| Изоляция (мин.) | 28 | дБ | ||||
| Вносимые потери (тип.) | 0,4 | дБ | ||||
| Вносимые потери (макс.) | 0,6 | дБ | ||||
| Обратные потери (мин.) | 45 | дБ | ||||
| Коэффициент экстинкции (PER) |
18@Тип B |
20@Тип F | дБ | |||
| Максимальная оптическая мощность (CW) | 50/100 | Вт | ||||
|
Максимальная пиковая мощность (для нс импульсов) |
5/10/20 | кВт | ||||
|
Тип волокна |
25/250 DC Fiber |
30/250 DC Fiber | 20/400 DC fiber |
|
||
| Рабочий диапазон температур | 0 ~ + 70 | ℃ | ||||
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | ||||
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна |
|
80: 1080 нм |
30: 30 Вт 50: 50 Вт 100: 100 Вт ХХ: Другая
|
С: Непрерывный P: Импульсный |
XXX: код оптоволокна |
25: 250 мкм 90: 900 мкм |
08: 0,8 м 10: 1 м ХХ: Другая |
| Модель | Описание | |
|---|---|---|
| HPPMI-B/F-1-2-3-4-5-6 | Высокомощный линейный оптоволоконный изолятор с сохранением поляризации серии 100 Вт. Длина волны: 1080 нм (требуется указать параметры). |
