FFxxxFC-xxx - оптические коллиматоры на основе асферических линз с фиксированным фокусом

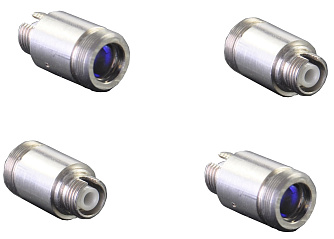

Оптические коллиматоры на основе асферических линз с фиксированным фокусом серии FFxxxFC-xxx предназначены для коллимации пучка, выходящего из оптического волокна с разъемом FC/PC.
  • Диапазон длин волн: 405 - 1550 нм.
  • Фокусное расстояние: 4,02 - 18,75 мм.
  • Диаметр пучка: 0,6 - 4,0 мм.
  • Коннекторы: FC/PC.
Производитель:  OPEAK
Узнать цену

Оптические коллиматоры серии FFxxxFC-xxx созданы на основе асферических линз с фиксированным фокусом. Поскольку асферические линзы создают хроматические аберрации, эффективное фокусное расстояние линзы зависит от длины волны. Обе стороны линзы имеют антибликовое покрытие для минимизации поверхностных отражений. За счет компактного размера коллиматора и отсутствия внутри подвижных элементов его легко интегрировать в установки. Для сценариев применения, требующих снижения обратных потерь, рекомендуется использовать волоконно-оптические патчкорды с антибликовым покрытием на торцевой поверхности, что позволяет эффективно снизить влияние обратных потерь.

Особенности:

  • Оптимальная работа на расчетной длине волны.
  • Система на основе асферической линзы с фиксированным фокусом.
  • Компактный размер и легкая интеграция в установки.




Модель Длина волны, нм Фокусное расстояние, мм Наружный диаметр, мм AR покрытие, нм Диаметр пучка, мм Угол расхождения, ° Резьба
FF671FC-405 4054,0211395-4150,60,05M11 x 0.5
FF110FC-532 5326,0911350-7001,10,03M11 x 0.5
FF240FC-532 5327,8612350-7001,50,03M12 x 0.5
FF220FC-532 53210,911350-7002,10,02M11 x 0.5
FF230FC-A 5434,3411350-7000,80,05M11 x 0.5
FF240FC-A 5437,8612350-7001,50,03M12 x 0.5
FF220FC-A 54310,911350-70020,02M11 x 0.5
FF260FC-A 54315,0111350-7002,80,01M11 x 0.5
FF280FC-A 54318,0711350-7003,30,01M11 x 0.5
FF230FC-B 6334,4311650-10500,80,06M11 x 0.5
FF110FC-633 6336,1711350-7001,20,04M11 x 0.5
FF240FC-B 6337,9312650-10501,50,03M12 x 0.5
FF220FC-B 63310,9911650-10502,10,02M11 x 0.5
FF260FC-B 63315,1511650-10502,80,02M11 x 0.5
FF280FC-B 63318,2411650-10503,40,01M11 x 0.5
FF230FC-780 7804,5111650-105010,06M11 x 0.5
FF110FC-780 7806,2411650-10501,40,04M11 x 0.5
FF240FC-780 780812650-10501,50,04M12 x 0.5
FF220FC-780 78011,0711650-10502,10,03M11 x 0.5
FF260FC-780 78015,2911650-10503,30,02M11 x 0.5
FF280FC-780 78018,411650-105040,01M11 x 0.5
FF230FC-850 8504,5311650-105010,06M11 x 0.5
FF110FC-850 8506,2611650-10501,40,05M11 x 0.5
FF240FC-850 8508,0212650-10501,70,04M12 x 0.5
FF220FC-850 85011,1211650-10502,40,03M11 x 0.5
FF260FC-850 85015,3311650-10503,30,02M11 x 0.5
FF280FC-850 85018,4511650-105040,02M11 x 0.5
FF230FC-980 9804,211650-105010,07M11 x 0.5
FF110FC-980 9806,2911650-10501,40,05M11 x 0.5
FF240FC-980 9808,0612650-10501,70,04M12 x 0.5
FF220FC-980 98011,1611650-10502,40,03M11 x 0.5
FF280FC-980 98018,5311650-105040,02M11 x 0.5
FF230FC-1064 10644,211650-105010,08M11 x 0.5
FF110FC-1064 10646,31111050-17001,40,06M11 x 0.5
FF240FC-1064 10647,212650-10501,80,04M12 x 0.5
FF220FC-1064 106411,17111050-17002,40,03M11 x 0.5
FF260FC-1064 106415,311650-10503,40,02M11 x 0.5
FF230FC-C 13104,64111050-1620 0,80,11M11 x 0.5
FF110FC-1310 13106,1111050-17001,150,08M11 x 0.5
FF240FC-C 13108,13121050-1620 1,50,07M12 x 0.5
FF220FC-C 131011,23111050-1620 20,05M11 x 0.5
FF260FC-C 131015,52111050-1620 2,80,03M11 x 0.5
FF280FC-C 131018,67111050-1620 3,40,03M11 x 0.5
FF230FC-1550 15504,67111050-1620 0,90,13M11 x 0.5
FF110FC-1550 15506,37111050-17001,20,09M11 x 0.5
FF240FC-1550 15508,18121050-1620 1,60,07M12 x 0.5
FF220FC-1550 155011,29111050-1620 2,10,05M11 x 0.5
FF260FC-1550 155015,58111050-1620 30,04M11 x 0.5
FF280FC-1550 155018,75111050-1620 3,60,03M11 x 0.5
