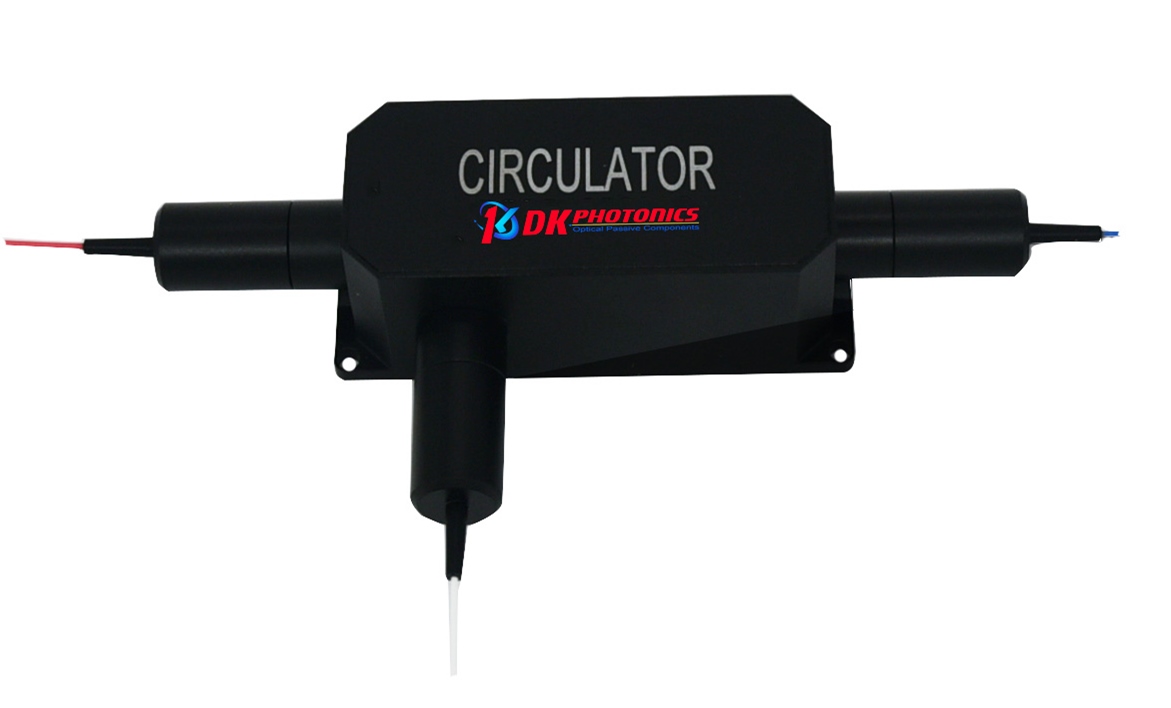

HPPIOC - высокомощные оптические одномодовые циркуляторы 1064 нм
- TGG оптический одномодовый циркулятор 1064 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,3 дБ.
- Высокая изоляция > 26 дБ.
- Поляризационные потери 0,15 дБ.
- Оптическая мощность до 10 Вт.
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1064 | нм | |
| Рабочий диапазон длин волн | +/- 20 | нм | |
| Пиковая изоляция (тип.) | 26 | дБ | |
| Изоляция (мин.) | 22 | дБ | |
| Вносимые потери (тип.) | 1,3 | дБ | |
| Вносимые потери (макс.) | 1,5 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность | 0,5; 3; 5; 10 | Вт | |
| Максимальная пиковая оптическая мощность для нс импульсов | 10 | кВт | |
| Тип волокна |
HI1060 |
- | |
| Рабочий диапазон температур |
0 ~ + 60
|
℃
|
|
| Диапазон температур хранения |
- 10 ~ + 75
|
℃
|
|
*Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- Источники лазерной накачки
- Оптические усилители
- Волоконно-оптические датчики
- Тестирование и измерения
| Порт | Центральная длина волны |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3 - 3-портовый |
30 - 1030 нм 64 - 1064 нм 80 - 1080 нм |
30 - 30 Вт 50 - 50 Вт 100 - 100 Вт |
XX - тип волокна |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободное волокно ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC ХХ - другое |
