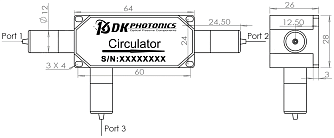

HPPMOC - высокомощные оптические циркуляторы с сохранением поляризации 1030 нм
- TGG оптические циркуляторы с сохранением поляризации 1030 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,3 дБ.
- Высокая изоляция > 25 дБ.
- Коэффициент экстинкции > 20 дБ.
- Оптическая мощность до 10 Вт.
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1030 | нм | |
| Рабочий диапазон длин волн | +/- 20 | нм | |
| Пиковая изоляция (тип.) | 25 | дБ | |
| Изоляция (мин.) | 22 | дБ | |
| Вносимые потери (тип.) | 1,3 | дБ | |
| Вносимые потери (макс.) | 1,8 | дБ | |
| Обратные потери (мин.) |
45 |
дБ | |
| Перекрестные помехи (мин.) | 45 | дБ | |
| Коэффициент экстинкции (мин.) | 18 (B тип), 20 (F тип) | дБ | |
| Максимальная оптическая мощность | 0,5; 3; 5; 10 | Вт | |
| Тип волокна |
PM 980, PM1060L, PM10/125DC, PM20/130DC, PM25/250DC |
- | |
| Рабочий диапазон температур |
0 ~ +60
|
℃
|
|
| Диапазон температур хранения |
-10 ~ +75
|
℃
|
|
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- Оптические усилители
- Волоконно-оптические датчики
- Источники лазерной накачки
- Тестирование и измерения
| Порт | Центральная длина волны | Ось |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|
| 3 - 3-портовый |
30 - 1030 нм 40 - 1040 нм |
B - обе оси рабочие F - быстрая ось блокирована |
10 - 10 Вт 20 - 20 Вт 30 - 30 Вт |
XX - тип волокна |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободное волокно ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC ХХ - другое |
