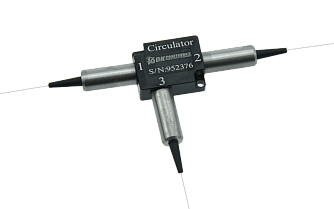

HPPMOC-3-2050 - высокомощные PM оптические циркуляторы, 2050 нм
- PM оптические циркуляторы 2050 нм
- Трехпортовая конфигурация
- Низкие вносимые потери < 1,5 дБ
- Высокая изоляция > 16 дБ
- Коэффициент экстинкции > 18 дБ
- Оптическая мощность до 10 Вт
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 2050 | нм | |
| Изоляция (мин.) | 16 | дБ | |
| Вносимые потери (макс.) | 1,5 | дБ | |
| Обратные потери (мин.) | 50 | дБ | |
| Перекрестные помехи (мин.) | 40 | дБ | |
| Коэффициент экстинкции |
18 |
дБ | |
| Максимальная оптическая мощность (CW) | 2, 5, 10 | Вт | |
|
Максимальная оптическая мощность (нс импульсы) |
10 |
кВт | |
| Тип волокна |
PM1550 or PM1950, PM-GDF-10/130-2000-M, другие по запросу |
- | |
| Рабочий диапазон температур | -5 ~ +70 | ℃ | |
| Диапазон температур хранения | -40 ~ +85 | ℃ | |
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- Оптические усилители
- Волоконно-оптические датчики
- Источники лазерной накачки
- Тестирование и измерения
| Порт | Центральная длина волны | Ось |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|
| 3 - 3-портовый |
1940 - 1940 нм 2000 - 2000 нм 2050 - 2050 нм 2100 - 2100 нм ХХ - другое |
F - быстрая ось блокирована |
1 - 1 Вт 3 - 3 Вт 5 - 5 Вт 10 - 10 Вт |
P15 - PM1550 P19 - PM1950 ХХ - другое |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободная трубка ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC ХХ - другое |
