CCWDM-4 - Компактные 4-канальные мультиплексоры/демультиплексоры CWDM

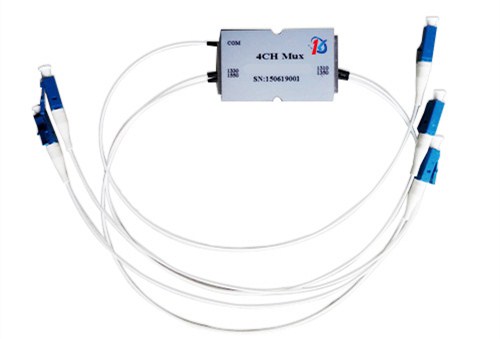

Серия компактных 4-канальных мультиплексоров/демультиплексоров серии CCWDM-4.

Разнесение каналов 20 нм.
Количество каналов 4.
Вносимые потери < 1,0 дБ.
Тип корпуса модуль 44 х 28 х 6 мм.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

4-канальные мультиплексоры/демультиплексоры CWDM серии CCWDM-4 выполнены в виде мини-модулей (компактный CWDM) и обеспечивают расширение пропускной способности для будущего роста сети в одном из самых малогабаритных корпусов в отрасли. Компактные модули CWDM основаны на технологии оптики свободного пространства. Они выпускаются в конфигурациях на 4 или до 18 каналов. Модули отличаются более низкими общими вносимыми потерями и лучшей равномерностью по каналам. Компактный размер и уникальный лоток-носитель (carrier tray) выделяют модуль среди других и облегчают его развёртывание в различных полевых условиях.

Особенности:

Компактный размер.
Высокая надёжность.
Низкие вносимые потери и лучшая равномерность.
Сверхвысокая термическая стабильность.
Оптический тракт без эпоксидного клея.
Прозрачность для протоколов.
Простота установки и использования.

Параметр	Значение		Ед. измерения
Количество каналов	4		кан.
Конфигурация	Мультиплексор	Демультиплексор	–
Центральная длина волны	1270, 1290…1610 или 1271, 1291…1611		нм
Полоса пропускания: каналы	±6,5		нм
Полоса пропускания: экспресс-порт	1310±50, или 1260~1457, или 1462~1620		нм
Вносимые потери: каналы	< 1,0		дБ
Изоляция: соседние каналы	> 15	> 30	дБ
Изоляция: несоседние каналы	> 15	> 40	дБ
Изоляция: порт расширения (Upgrade)	–	> 15	дБ
Пульсации в полосе пропускания	< 0,5		дБ
Направленность	> 50		дБ
Поляризационно-зависимые потери	< 0,20		дБ
Дисперсия поляризационных мод	< 0,20 (GD)		пс
Обратные потери	> 45		дБ
Тип волокна	Corning G657A1		–
Допустимая мощность	< 500		мВт
Рабочая температура	–10 … +70 (или –40 … +85)		°C
Температура хранения	–40 … +85		°C
Габаритные размеры корпуса (4~8 каналов)	Д44,0 × Ш28,0 × В6,0		мм

Примечание

Приведённые характеристики указаны без учёта разъёмов.
Каждый добавленный разъём и адаптер увеличивает вносимые потери на 0,3 дБ, а обратные потери снижает на 5 дБ.
