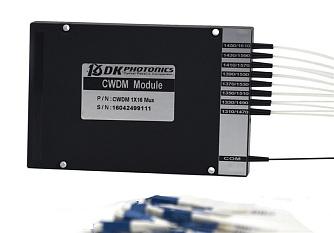

CWDM-16 - грубые шестнадцатиканальные спектральные мультиплексоры/демультиплексоры

  • Разнесение каналов 20 нм.
  • Количество каналов 16.
  •  Вносимые потери ≤ 3,5 дБ.
  • Тип корпуса ABS.
Производитель:  DK PHOTONICS


Параметр Значение Единица измерения
мультиплексор демультиплексор
Рабочая длина волны 1270-1610 или 1271-1611 нм
Точность длины волны
± 0,5 нм
Разнесение каналов
20 нм
Полоса пропускания канала
(@-0,5 дБ полосы пропускания)
± 6,5 дБ
Вносимые потери
≤ 3,5 дБ
Однородность канала
≤ 1,5 дБ
Пульсация канала
< 0,3 дБ
Изоляция смежных каналов (add/drop)
- >30 дБ
Изоляция несмежных каналов (add/drop)
- >40 дБ
Вносимые потери чувствительные
к температуре
≤ 0,005 дБ/°C
Изменение длины волны от температуры
≤ 0,002 нм/°C
Поляризационные потери
≤ 0,1 дБ
Поляризационная дисперсия
≤ 0,1 пс
Направленность
≥50 дБ
Обратные потери
≥45 дБ
Макс. мощность
300 мВт
Рабочая температура
от -5 до + 75 °C
Температура хранения
от -40 до + 85 °C
Размеры
120 х 80 х 18
140 х 115 х 18 (мультиплексор и демультиплексор)
мм

  • WDM системы
  • Телекоммуникации
  • Волоконные усилители
  • Контроль линий связи

Формирование партномера (артикула) для заказа
CWDM-16-A-B-C-D-E-F-G
A: Конфигурация
B: Первый канал
C: Экспресс порт
D: Монитор порт
E: Диаметр пигтейла
F: Длина пигтейла
G: Тип коннектора
