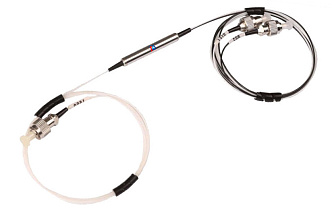

WDIH-1480/1550 - WDM со встроенным волоконным изолятором
- Длина волны 1530~1565 нм.
- Длина волны накачки 1450~1490 нм.
- Вносимые потери <1 дБ.
- Изоляция >31 дБ (одноступенчатый изолятор), >45 дБ (двухступенчатый изолятор).
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Одноступенчатый изолятор | Двухступенчатый изолятор | ||
| Рабочая длина волны | 1530~1565 | нм | |
|
Диапазон длин волн канала накачки
|
1450~1490 | нм | |
|
Изоляция (1550±15нм,@RT и SOP)
|
>31 | >45 | дБ |
|
Изоляция длины волны (1-3@λ сигнала)
|
15 | дБ | |
|
Изоляция длины волны
(1-2 или 2-1@λ сигнала) |
25 | дБ | |
|
Вносимые потери
|
|||
|
Канал накачки
|
0,6 (станд.0,4) | дБ | |
|
Канал сигнала
|
≤0,8 (станд.0,6) |
≤1 (станд.0,8) |
дБ |
|
Потери длины волны
|
0,4 | 0,5 | дБ |
| Перекрестные помехи | >55 | дБ | |
|
Обратные потери (мин.)
|
>55 | дБ | |
|
Вносимые потери чувствительные
к температуре |
<0.005 | дБ | |
|
Поляризационные потери, PDL
|
<0,1 (станд.0,05) | дБ | |
|
Поляризационная дисперсия (PMD, пс)
(Низкая PMD (опция)) |
≤0,25 (0,05) | ≤0,05 | дБ |
|
Мощность
|
0.3, 0.7, 1, 2,3 | Вт | |
|
Рабочая температура
|
от 0 до +70 | °С | |
|
Температура хранения
|
от -40 до +85 | °С | |
|
Тип волокна
|
Corning SMF-28 |
||
|
Размер корпуса
|
Ø5,5×38 | мм | |
- Волоконно-оптические усилители
- CATV
- WDM системы
- Волоконные лазеры
