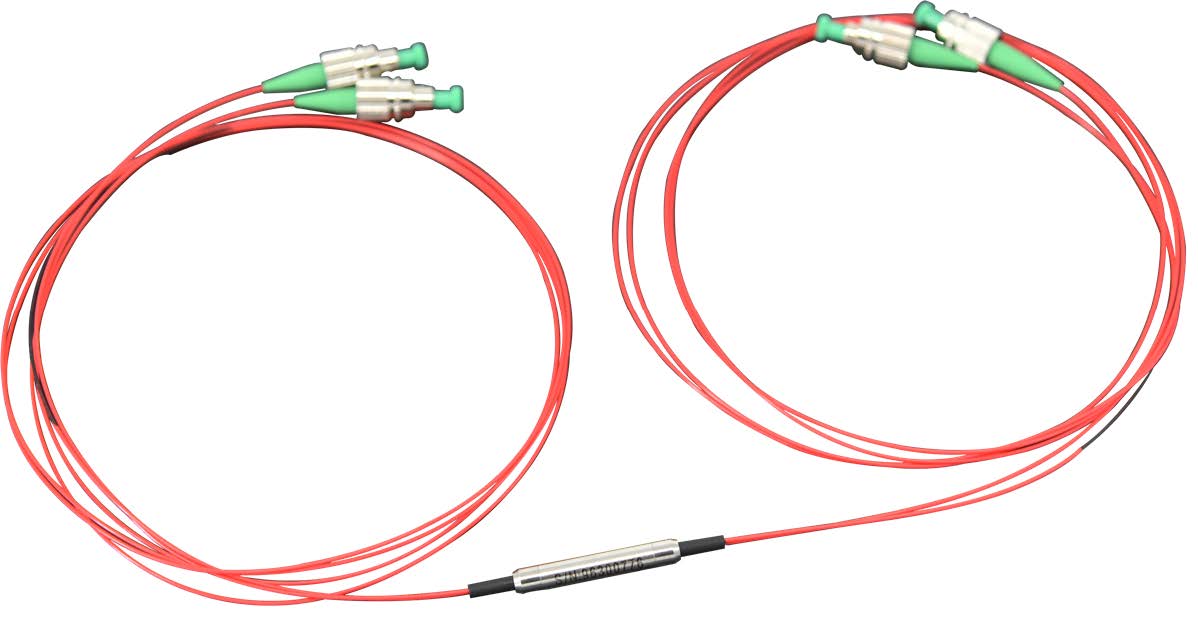

PMFC-98 - PM фильтр-разветвитель, 980 нм
- PM фильтр-разветвитель с длиной волны 980 +/- 20 нм
- Конфигурация 1х2 или 2х2
- PM или SM волокно на Tap порте
- Оптическая мощность до 5 Вт
- Коэффициент экстинкции > 20 дБ
- Обе оси рабочие
Производитель: DK PHOTONICS
| Параметр | 1х2 | 2х2 | Ед. измерения |
|---|---|---|---|
| Центральная длина волны |
980 |
нм | |
| Рабочий диапазон длин волн | +/- 20 | нм | |
| Tap деление | 1+/-0,5; 5+/-1, 10+/-2, 50 | % | |
| Избыточные потери (макс.) | 0,8 | 1,2 | дБ |
| Равномерность (50/50) | 0,5 | 0,8 | дБ |
| Коэффициент экстинкции (мин., тип B) | 20 | 18 | дБ |
| Обратные потери |
≥ 50 |
дБ | |
| Оптическая мощность |
0.5, 1, 2, 5 |
Вт | |
| Тип волокна |
1060-XP или PM980-XP Panda для Tap порта; PM980-XP Panda на входном/выходном порте |
- | |
| Рабочий диапазон длин волн | -5 ~ +70 | С | |
| Температура хранения | -40 ~ +85 | С | |
| Габариты |
Ø5.5 x L35 |
мм | |
- Волоконно-оптические инструменты
- Волоконные датчики
- Когерентное обнаружение
- Исследовательские работы
PMFC-98 - PM фильтр-разветвитель, 980 нм 879.35(Kб)
| Порт | Центральная длина волны | Оптическая мощность | Выравнивание осей | Коэффициент деления | Тип волокна для Tap порта | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|---|
|
102 - 1х2 202 - 2х2 |
98 - 980 нм ХХ - другое |
L - < 0,5 Вт 1 - 1 Вт 2 - 2 Вт |
B - обе оси рабочие |
50 - 50/50 40 - 40/60 30 - 30/70 20 - 20/80 10 - 10/90 01 - 1/99 ХХ - другое |
0 - SM волокно 1 - PM Panda волокно ХХ - другое |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободная трубка ХХ - другое |
08 - 0,8 м 10 - 1,0 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC SP - SC/PC LA - LC/APC ХХ - другое |
