PMTC-1940 - PM Tap разветвители 1х2 (2х2) 1940 нм
- Tap PM разветвитель с длиной волны 1940 +/- 40 нм.
- Конфигурация 1x2 или 2x2.
- PM или SM волокно на Tap порте.
- Оптическая мощность до 20 Вт.
- Коэффициент экстинкции > 18 дБ.
- Быстрая ось блокирована.

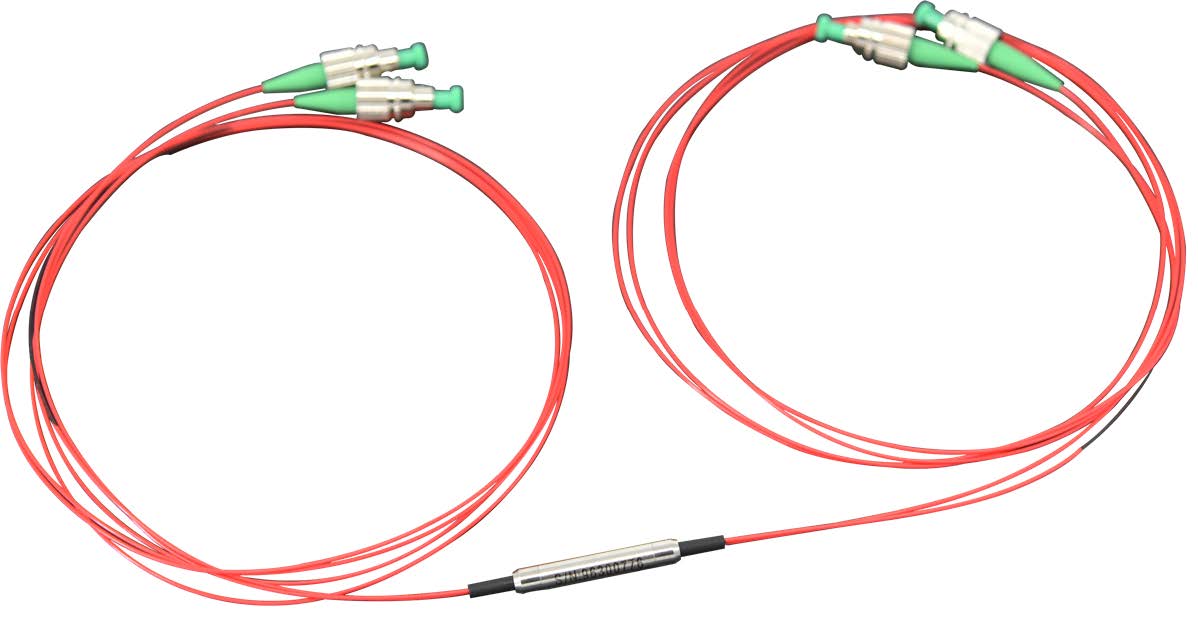

PM Tap разветвитель DK Photonics PMTC-1940 предназначен для деления излучения 1940 нм из входного волокна с сохранением поляризации на два выходных PM волокна. Состояние поляризации может быть совмещено как с медленной, так и с быстрой осью волокна. Прочный корпус из нержавеющей стали обеспечивает высокие оптические характеристики и стабильность. Tap разветвитель отличается низкими избыточными потерями, низким обратным отражением и высоким коэффициентом экстинкции. Доступны коэффициенты деления от 1 до 50 %.
Разветвитель изготавливается на основе отдельных оптических кристаллов, поэтому расположение выходных портов отличается от PM фильтр-разветвителя. По сравнению с PM фильтр-разветвителем такая конструкция обеспечивает более точный коэффициент деления и выдерживает более высокую мощность.
Изделие применяется для деления линейно поляризованного излучения высокой мощности на несколько каналов без изменения линейного состояния поляризации (SOP), а также для контроля мощности сигнала в системах на PM волокне без нарушения линейного состояния поляризации распространяющегося излучения. Области применения: PM волоконные интерферометры, распределение мощности в поляризационно-чувствительных системах, контроль сигнала в системах на PM волокне.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Конфигурация | 1x2 | 2x2 | – |
| Центральная длина волны | 1940 | нм | |
| Полоса пропускания | ±40 | нм | |
| Коэффициент деления Tap порта | 1±0,2; 2±0,4; 4±0,8; 5±1,0; 10; 20; 50 | % | |
| Вносимые потери (макс.) | Зависят от коэффициента деления | дБ | |
| Избыточные потери (макс.) | 1,2 | 1,5 | дБ |
| Неравномерность деления (только для 50/50) | 0,6 | 0,8 | дБ |
| Минимальный коэффициент экстинкции (тип F, быстрая ось блокирована) | 20 | 18 | дБ |
| Обратные потери | ≥50 | дБ | |
| Максимальная оптическая мощность | 0,5; 1; 2; 5; 10; 20 | Вт | |
| Максимально допустимая растягивающая нагрузка | 5 | Н | |
| Тип оптического волокна | SMF-28e, PM1550 (по умолчанию) или PM1950 (Tap порт); PM1550 (по умолчанию) или PM1950 (входной и выходные порты) | – | |
| Рабочая температура | −5…+70 | °C | |
| Температура хранения | −40…+85 | °C | |
| Размеры (Ø×L) | 5,5×35 | мм | |
Примечание
- Характеристики приведены для Tap разветвителя без коннекторов. Все параметры измерены при комнатной температуре.
- Для Tap порта с коэффициентом деления ≤5 % коэффициент экстинкции на 2 дБ ниже; для Tap порта с коэффициентом деления ≤1 % коэффициент экстинкции не нормируется.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью. Мощность, передаваемая через коннектор, должна быть менее 2 Вт.
- Для применений с мощностью более 10 Вт используется корпус с теплоотводом.
- Для импульсных применений необходимо указать энергию импульса и пиковую мощность.
- Волоконно-оптические приборы.
- Волоконные датчики.
- Когерентное детектирование.
- Научные исследования.
