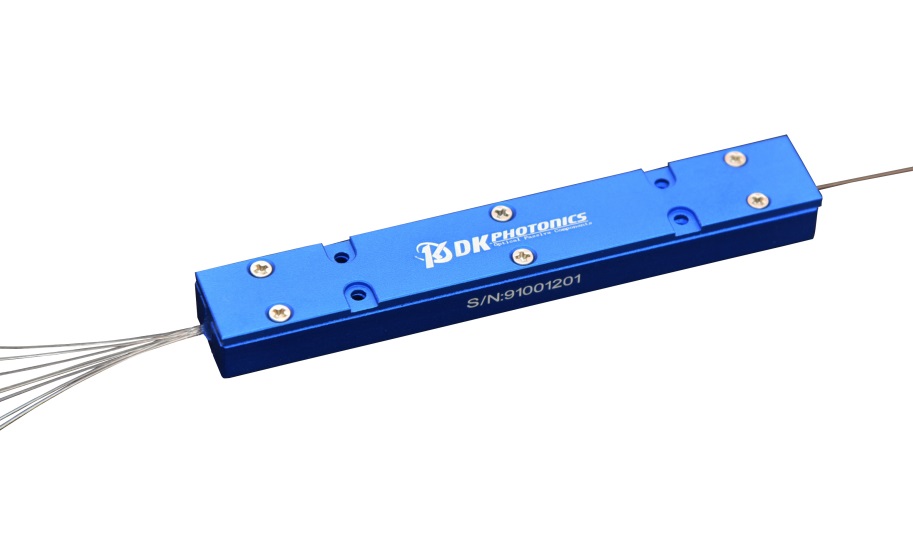

DFPSC-61 - легированный сумматор накачки
- Конфигурации (6+1)x1
- Входная мощность от 5 до 50 Вт
- Широкий выбор корпусов
- Разные типы волокон

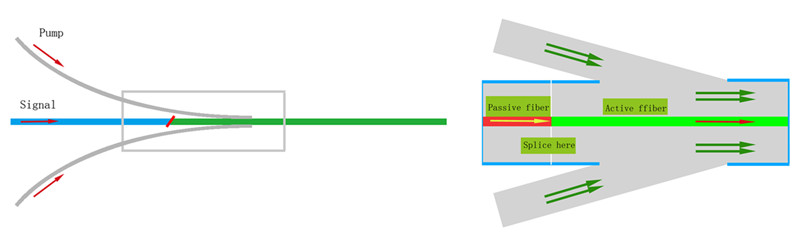

Легированный сумматор накачки, также называемый активным сумматором накачки, производится путем сплавления волокна накачки непосредственно с легированным волокном (иттербиевое (Yb) или эрбий/иттербиевое (Er/Yb)), волокно содержащее сигнальный импульс является пассивным, а место сплавления помещается внутрь сумматора. Обычно заказчик соединяет легированное волокно с сумматором на выходе пассивного волокна, что вызывает рассеяние в обратном направлении.
Активный сумматор позволяет пользователю избежать повторного сплавления снаружи сумматора и гарантирует изолирование обратного света и лазерной накачки. Такая схема имеет 2 преимущества по сравнению с обычным сумматором:
- Необходимость сплавления лишь один раз (легированное волокно и входящее волокно с сигнальным импульсом)
- Область соединения с волокном накачки находится после места сплавления, что гарантирует изолирование обратного света и импульса накачки, в отличие от обычного сумматора накачки, что защищает лазерный диод, использующийся в качестве накачки, от повреждения
- Высокая эффективность передачи энергии
- Низкий уровень вносимых потерь
- Возможность создания индивидуальной конфигурации
Основные характеристики
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Порог мощности (на каждое из волокон) | 50 | Вт |
| Максимально вносимые потери | 0,5 | дБ |
| Эффективность накачки | ≥90 | % |
| Конфигурация |
(6+1)x1 |
- |
| Длина волокна | 0,8; 1; 2 | м |
Параметры оптических волокон
| Волокно накачки | Сигнальное волокно (одинарная оболочка или двойная оболочка) |
Выходное волокно (двойная оболочка) |
Ед. Измерения |
|---|---|---|---|
| 105/125, NA 0,22 | 6/125 | 6/125 | мкм |
| 105/125, NA 0,22 | 8/125 | 8/125 | мкм |
| 105/125, NA 0,22 | 10/125 | 10/125 | мкм |
| 105/125, NA 0,22 | 12/125 | 12/125 | мкм |
| 105/125, NA 0,22 | 20/125 | 20/125 | мкм |
| 105/125, NA 0,22 | 25/250 | 25/250 | мкм |
| 105/125, NA 0,22 | 30/250 | 30/250 | мкм |
Параметры корпуса
|
Размер |
Крепежные отверстия |
Ед. Измерения |
|---|---|---|
|
∅3x54 |
- |
мм |
|
65x12x7,5 |
7x54 |
мм |
| 70x12x8 | 7x54 |
мм |
| 65x12x7,5 | 8,4x54 | мм |
| 65x12x7,5 | 12x54 | мм |
