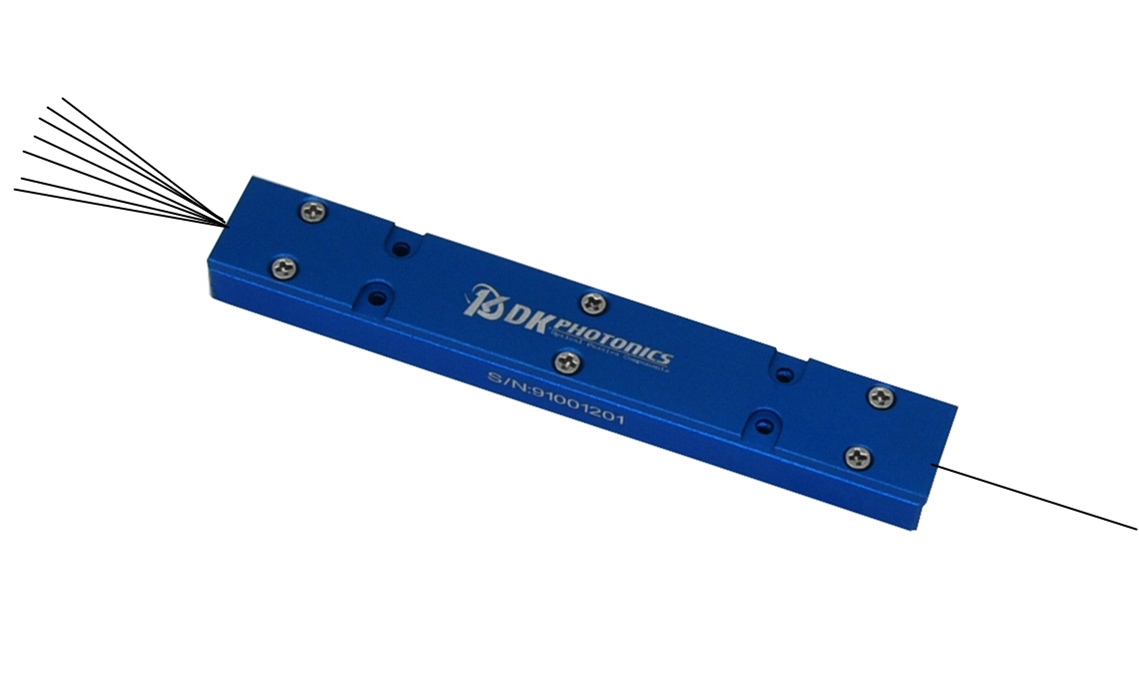

MPC-4 - 4x1 сумматор накачки

Многомодовые сумматоры накачки 4x1 компании DK Photonics созданы для применения в высокомощных системах. Они отличаются превосходными оптическими характеристиками.
  • Длина волны накачки от 800 до 1000 нм
  • Входная мощность на порт от 5 до 100 Вт
  • Широкий выбор корпусов
  • Разные типы входных/выходных волокон
Производитель:  DK PHOTONICS

Многомодовые сумматоры компании DK Photonics предлагают эффективную передачу энергии для высокомощных применений, таких как каскадная накачка с максимальным сохранением мощности излучения. Многомодовые сумматоры могут быть спроектированы под требования и параметры применения: максимальная поддерживаемая мощность, число входящих волокон, различные типы волокна.

Компания DK Photonics имеет производственные возможности для изготовления сумматоров  накачки различных конфигурации 1х1, 2x1,3x1,4x1,7x1,19x1,37x1 и т.д. Тип волокон накачки и выходного волокна могут быть подобраны индивидуально.

Особенности:

  • Высокая эффективность передачи энергии
  • Низкий уровень вносимых потерь
  • Возможность создания индивидуальной конфигурации

Основные характеристики

Параметр  Значение  Ед. Измерения
Длина волны накачки  800 - 1000  нм
Эффективность накачки ≥ 90; ≥ 95
%
Мощность накачки/порт
5 - 100 Вт
Потери на отражение (накачка)  40 дБ
Конфигурация    4x1
-
Рабочий диапазон температур
0 - 75


Возможные конфигурации сумматора 4х1
Волокно накачки Выходное волокно
Ед. Измерения
105/125, NA 0,12    200/220, NA 0,22
мкм
105/125, NA 0,12  X/125, двойная оболочка
мкм
105/125, NA 0,15       200/220, NA 0,22
мкм
105/125, NA 0,15   X/125, двойная оболочка  мкм
105/125, NA 0,22    200/220, NA 0,22  мкм
105/125, NA 0,22   X/125, двойная оболочка  мкм
200/220, NA 0,22  X/125, двойная оболочка  мкм
200/220, NA 0,22  400/440, NA 0,22  мкм

Параметры корпуса
Обозначение (мощность) Размер Ед. Измерения
T1 Ø4x60 мм
T2 5x5x50   мм
T3 70x13x8 мм
Т4 65x12x7,5 мм
Т5 80x14x10 мм

  • Волоконные лазеры
  • Высокомощные устройства

Формирование партномера (артикула) для заказа
MPC-4-B-C-D-E
B: Оптическая мощность / порт
C: Тип волокна накачки
D: Тип выходного волокна
E: Длина волокна
Список моделей
Модель Длина волокна Оптическая мощность / порт Тип волокна накачки Тип выходного волокна
MPC-4-40-105/125NA0.22-XXX-10 1 м40 ВтMM 105/125 0.22Под заказ
MPC-4-10-105/125NA0.12-XXX-10 1 м10 ВтMM 105/125 0.12Под заказ
