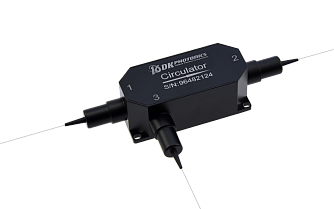

PIOC-3-93 - TGG оптические циркуляторы 930 нм
PIOC-3-93 — оптический циркулятор без сохранения поляризации.
- Центральная длина волны 930 ± 10 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,0 дБ.
- Высокая изоляция > 25 дБ.
- Поляризационные потери 0,15 дБ.
Производитель: DK PHOTONICS

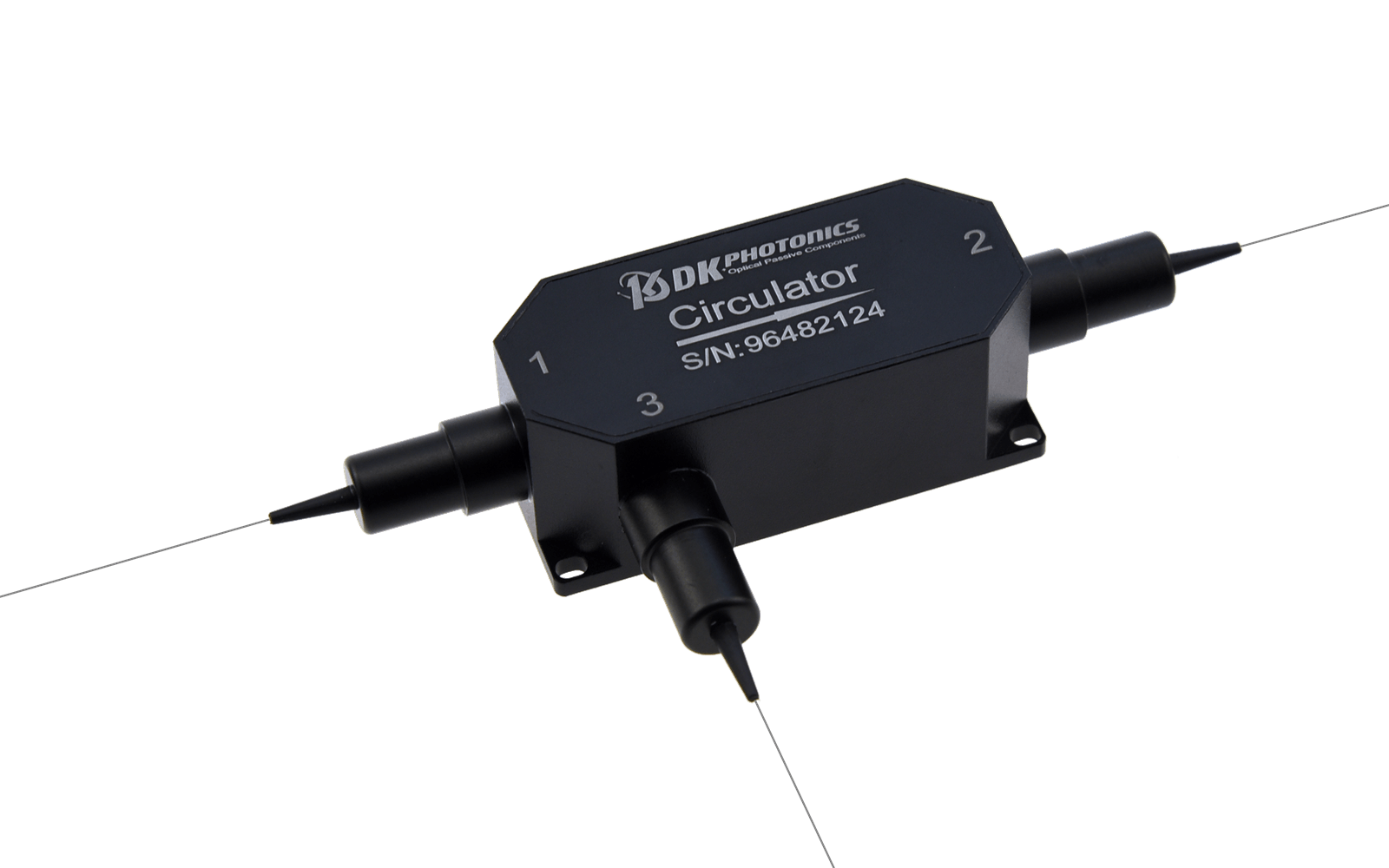

TGG оптический циркулятор DK Photonics PIOC-3-93 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3 в волоконных лазерах и измерительном оборудовании. Циркулятор отличается низкими вносимыми и поляризационно-зависимыми (PDL) потерями, высокой изоляцией и большими обратными потерями, выдерживает значительную оптическую мощность, стабилен при внешних воздействиях и надежен.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Исполнения с сохранением и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Высокая температурная стабильность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 930 | нм |
| Рабочий диапазон длин волн | ±10 | нм |
| Пиковая изоляция (тип.) | 25 | дБ |
| Изоляция на центральной длине волны при 23 °C (мин.) | 20 | дБ |
| Вносимые потери при 23 °C (тип.) | 1,0 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,5 | дБ |
| Поляризационно-зависимые потери для одномодового волокна (PDL, макс.) | 0,15 | дБ |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ |
| Обратные потери (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 0,5; 3; 5; 10 | Вт |
| Максимальная пиковая мощность (наносекундные импульсы) | 10; 20 (для типичных импульсных применений) | кВт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | 780-HP или другое | – |
| Рабочий диапазон температур | 0…+60 | °C |
| Диапазон температур хранения | −10…+75 | °C |
Примечание
- Характеристики приведены для циркулятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, а обратные потери снижаются на 5 дБ на каждый коннектор.
- Пропускаемая оптическая мощность при использовании коннекторов составляет только 2 Вт: коннекторы применяются только для проверки параметров при низкой мощности, для работы с более высокой мощностью требуется сварка волокон.
- Для импульсного режима работы необходимо сообщить энергию и пиковую мощность импульса.
- Волоконно-оптические усилители.
- Источники лазерной накачки.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Приборостроение.
Артикул: PIOC-X-XX-XX-XXX-XX-XX-XX
| Порт | Центральная длина волны | Мощность | Тип волокна | Диаметр волокна | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3: 3-портовый |
93: 930 нм ХХ: другая |
L: < 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт ХХ: другая |
S78: 780-HP ХХX: другой |
25: 250 мкм оголенное волокно 09: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
