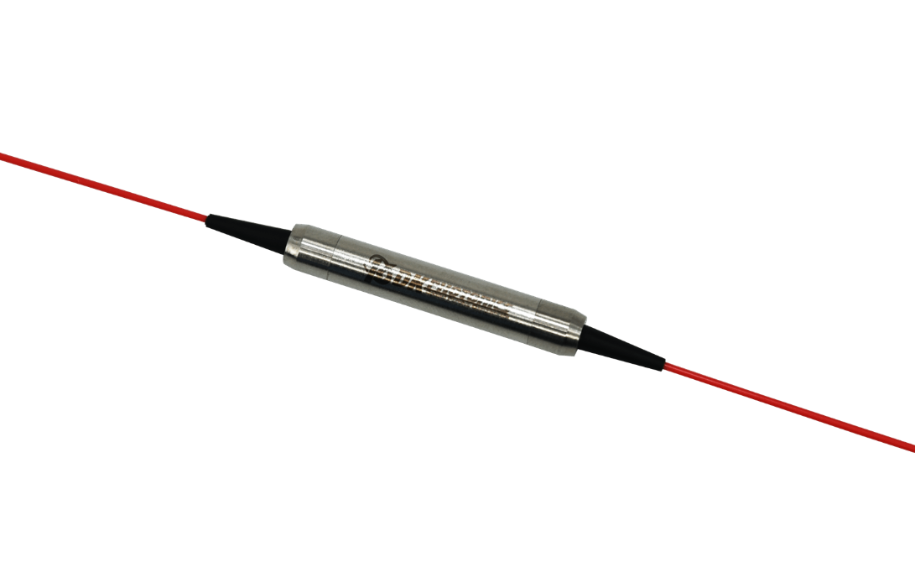

ISO-1030 - оптоволоконный изолятор 1030 нм
Центральные длины волн: 1030 / 1040 нм.
Низкие вносимые потери: ≤ 4 дБ.
Высокая изоляция: ≥ 21 дБ.
Поляризационные потери: 0,1 дБ.
Оптоволоконный изолятор DK Photonics ISO-1030/1040, нечувствительный к поляризации, предназначен для подавления обратного отражения и обратного рассеяния в эрбиевых волоконных усилителях (EDFA), рамановских усилителях, системах DWDM, волоконных лазерах, передатчиках и другом волоконно-оптическом оборудовании связи.
Принцип действия основан на эффекте Фарадея в магнитооптическом кристалле: излучение проходит только в прямом направлении, а обратное отражение и рассеяние подавляются при любом состоянии поляризации. Особая технология изготовления и отсутствие эпоксидного клея на оптическом пути повышают допустимую оптическую мощность. Изолятор отличается низкими вносимыми потерями, высокой изоляцией, большими обратными потерями, устойчивостью к внешним воздействиям, надежностью и невысокой стоимостью.
Если стандартные модели не отвечают требованиям, возможно изготовление изолятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Отсутствие эпоксидного клея на оптическом пути.
- Низкие значения PDL и PMD.
- Высокая надежность.
- Отличная температурная стабильность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Уровень | P | A | |
| Центральная длина волны | 1030; 1040 | нм | |
| Тип | Одноступенчатый | – | |
| Рабочий диапазон длин волн | ±5 | нм | |
| Вносимые потери при 23 °C (тип.) | 3,0 | 3,5 | дБ |
| Вносимые потери при 23 °C (макс.) | 3,5 | 4,0 | дБ |
| Пиковая изоляция при 23 °C (тип.) | 26 | 24 | дБ |
| Изоляция при 23 °C (мин.) | 23 | 21 | дБ |
| Обратные потери (вход/выход) | ≥50/50 | дБ | |
| Поляризационно-зависимые потери (PDL, макс.) | 0,1 | дБ | |
| Поляризационная модовая дисперсия (PMD, макс.) | 0,15 | пс | |
| Тип волокна | 1060-XP или другое | – | |
| Максимальная оптическая мощность (непрерывный режим) | 50 | мВт | |
| Максимальная растягивающая нагрузка | 5 | Н | |
| Рабочий диапазон температур | −5…+70 | °C | |
| Диапазон температур хранения | −40…+85 | °C | |
| Габаритные размеры | Ø5,5×35 | мм | |
Примечание
- Характеристики приведены для изолятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, а обратные потери снижаются на 5 дБ.
- Из-за высоких вносимых потерь для данного изолятора рекомендуется средняя мощность менее 50 мВт. Для работы с большей мощностью предназначен TGG оптоволоконный изолятор 1030 нм для высокой мощности.
- При работе в импульсном режиме необходимо сообщить производителю энергию и пиковую мощность импульса.
- WDM системы.
- Волоконно-оптические усилители.
- Волоконно-оптические лазеры.
- Передатчики.
