ISO-1030 — оптоволоконный изолятор TGG 1030 нм
- Длина волны: 1030, 1040, 1050 нм.
- Низкие вносимые потери: 0,6 дБ (тип.).
- Высокая изоляция: ≥ 26 дБ.
- Поляризационные потери: ≤ 0,15 дБ.
TGG оптоволоконный изолятор DK Photonics ISO-1030 предназначен для подавления обратного отражения и обратного рассеяния в лазерах, передатчиках и другом волоконно-оптическом оборудовании связи. Изолятор отличается низкими вносимыми потерями, высокой изоляцией, большими обратными потерями, устойчивостью к внешним воздействиям и надежностью.
DK Photonics выпускает широкий ряд оптоволоконных изоляторов, нечувствительных к поляризации и с сохранением поляризации, с волоконными входом и выходом. Изоляторы рассчитаны на оптическую мощность от 300 мВт до 150 Вт или иную по запросу, центральная рабочая длина волны составляет от 500 до 2100 нм.
Если стандартные модели не отвечают требованиям, возможно изготовление изолятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Высокая степень изоляции.
- Низкие вносимые потери.
- Экономичность.
- Устойчивость к внешним воздействиям и высокая надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 1030; 1040; 1050 | нм |
| Рабочий диапазон длин волн | ±15 | нм |

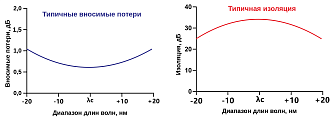

| Пиковая изоляция (тип.) | 33 | дБ |
| Изоляция в рабочем диапазоне при 23 °C (мин.) | 26 | дБ |
| Вносимые потери (тип.) | 0,6 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,0 | дБ |
| Поляризационно-зависимые потери (PDL, макс.) | 0,15 | дБ |
| Обратные потери (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 0,5; 1; 2; 5; 10; 20 | Вт |
| Максимальная пиковая мощность (наносекундные импульсы) | 1; 5; 10 | кВт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | HI1060-XP, 10/125 SC или другое | – |
| Рабочий диапазон температур | 0…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габаритные размеры | 58×28×26 | мм |
Примечание
- Характеристики приведены для изолятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, а обратные потери снижаются на 5 дБ на каждый коннектор.
- Допустимая оптическая мощность 2 Вт относится только к исполнению с коннекторами.
- Волоконно-оптические усилители.
- Волоконно-оптические лазеры.
- Тестирование и измерения.
- Приборостроение.
