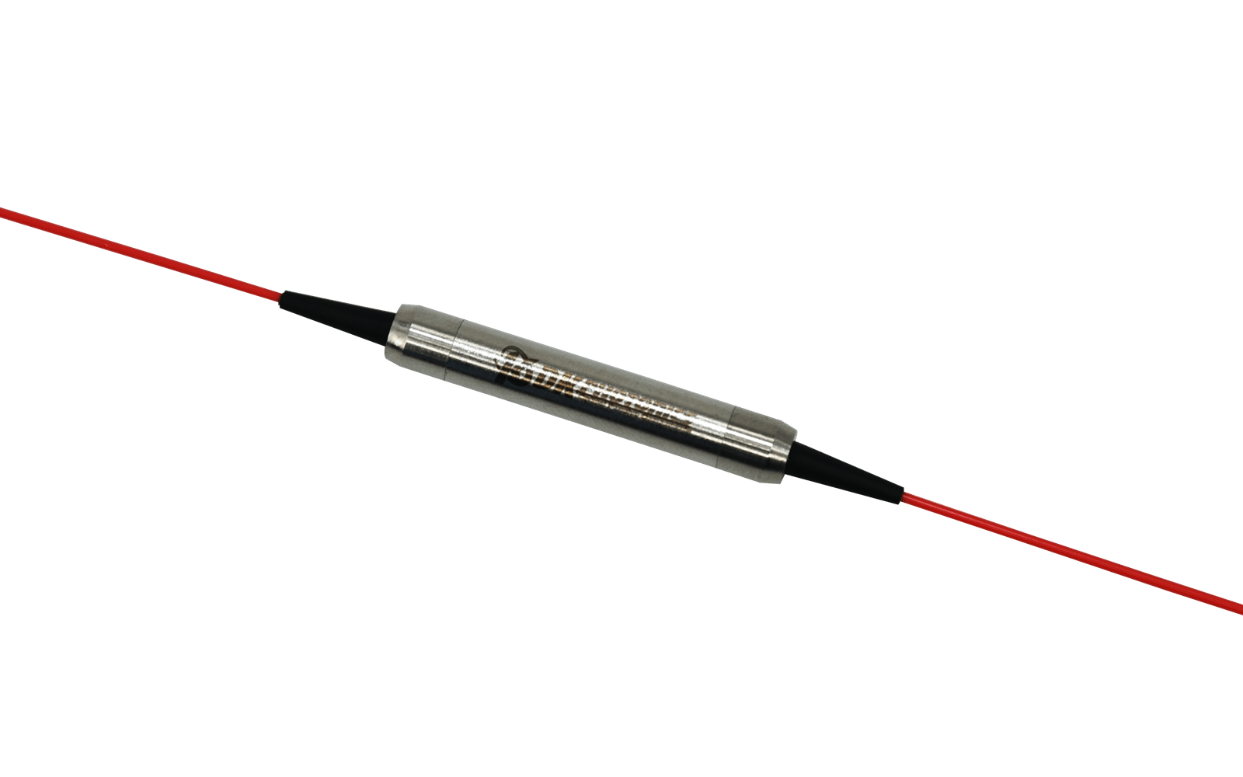

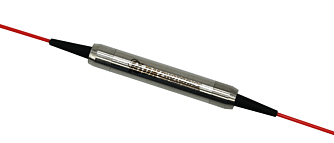

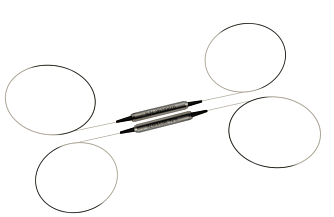

ISO-1080 - оптоволоконный изолятор 1080 нм
- Центральная длина волны: 1080 нм.
- Низкие вносимые потери: ≤ 3,4 дБ.
- Высокая изоляция: ≥ 32 дБ.
- Поляризационные потери: 0,1 дБ.
Оптоволоконный изолятор DK Photonics ISO-1080, нечувствительный к поляризации, предназначен для подавления обратного отражения и обратного рассеяния в эрбиевых волоконных усилителях (EDFA), рамановских усилителях, системах DWDM, волоконных лазерах, передатчиках и другом волоконно-оптическом оборудовании связи.
Принцип действия основан на эффекте Фарадея в магнитооптическом кристалле: излучение проходит только в прямом направлении, а обратное отражение и рассеяние подавляются при любом состоянии поляризации. Особая технология изготовления и отсутствие эпоксидного клея на оптическом пути повышают допустимую оптическую мощность. Изолятор отличается низкими вносимыми потерями, высокой изоляцией, большими обратными потерями, устойчивостью к внешним воздействиям, надежностью и невысокой стоимостью.
Если стандартные модели не отвечают требованиям, возможно изготовление изолятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:- Низкие вносимые потери.
- Высокая степень изоляции.
- Отсутствие эпоксидного клея на оптическом пути.
- Низкие значения PDL и PMD.
- Высокая надежность.
- Отличная температурная стабильность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Тип | Одноступенчатый | Двухступенчатый | |||
| Уровень | P | A | P | A | |
| Центральная длина волны | 1080 | нм | |||
| Рабочий диапазон длин волн | ±5 | нм | |||
| Пиковая изоляция при 23 °C (тип.) | 42 | 38 | 55 | 52 | дБ |
| Изоляция при 23 °C (мин.) | 35 | 32 | 45 | 42 | дБ |
| Вносимые потери при 23 °C (тип.) | 1,5 | 1,6 | 2,3 | 2,6 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,8 | 2,2 | 3,2 | 3,4 | дБ |
| Обратные потери (вход/выход) | >50/50 | дБ | |||
| Поляризационно-зависимые потери (PDL, макс.) | 0,1 | дБ | |||
| Поляризационная модовая дисперсия (PMD, макс.) | 0,15 | пс | |||
| Максимальная оптическая мощность (непрерывный режим) | 200 | 100 | мВт | ||
| Максимальная растягивающая нагрузка | 5 | Н | |||
| Тип волокна | 1060-XP | – | |||
| Рабочий диапазон температур | 0…+65 | °C | |||
| Диапазон температур хранения | −40…+85 | °C | |||
| Габаритные размеры | Ø5,5×35 | мм | |||
Примечание
- Характеристики приведены для изолятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, а обратные потери снижаются на 5 дБ.
- Из-за высоких вносимых потерь для данного изолятора рекомендуется средняя мощность менее 200 мВт для одноступенчатого исполнения и менее 100 мВт для двухступенчатого. Для работы с большей мощностью предназначен TGG оптоволоконный изолятор 1080 нм для высокой мощности.
- При работе в импульсном режиме необходимо сообщить производителю энергию и пиковую мощность импульса.
- WDM системы.
- Волоконно-оптические усилители.
- Волоконно-оптические лазеры.
- Передатчики.
