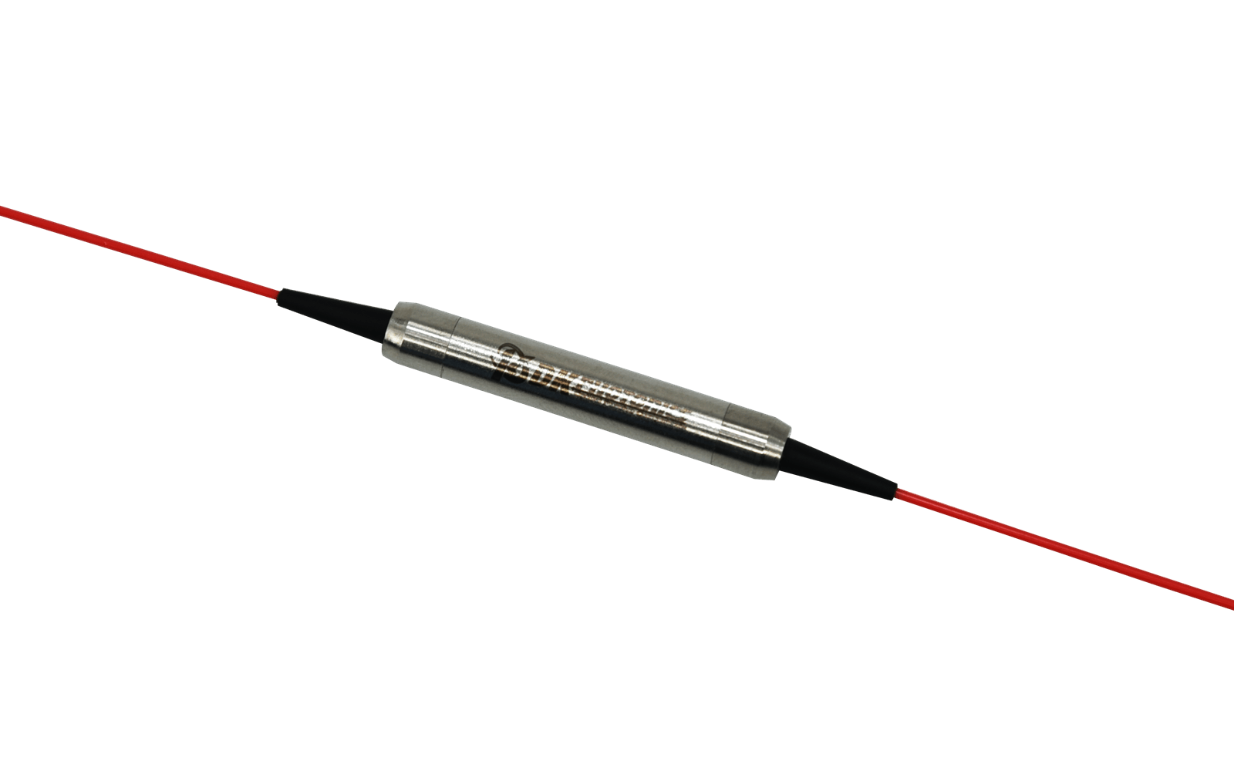

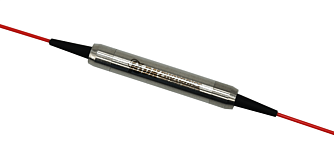

ISO-1310 - оптоволоконный изолятор 1310 нм
- Центральная длина волны: 1310 нм.
- Низкие вносимые потери: ≤ 0,8 дБ.
- Высокая изоляция: ≥ 30 дБ.
- Поляризационные потери: 0,1 дБ.
Оптоволоконный изолятор DK Photonics ISO-1310, нечувствительный к поляризации, предназначен для подавления обратного отражения и обратного рассеяния в эрбиевых волоконных усилителях (EDFA), рамановских усилителях, системах DWDM, волоконных лазерах, передатчиках и другом волоконно-оптическом оборудовании связи.
Принцип действия основан на эффекте Фарадея в магнитооптическом кристалле: излучение проходит только в прямом направлении, а обратное отражение и рассеяние подавляются при любом состоянии поляризации. Особая технология изготовления и отсутствие эпоксидного клея на оптическом пути повышают допустимую оптическую мощность. Изолятор отличается низкими вносимыми потерями, высокой изоляцией, большими обратными потерями, устойчивостью к внешним воздействиям, надежностью и невысокой стоимостью.
Если стандартные модели не отвечают требованиям, возможно изготовление изолятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Отсутствие эпоксидного клея на оптическом пути.
- Низкие значения PDL и PMD.
- Высокая надежность.
- Отличная температурная стабильность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Тип | Одноступенчатый | Двухступенчатый | |||
| Уровень | P | A | P | A | |
| Центральная длина волны | 1310 | нм | |||
| Рабочий диапазон длин волн | ±15 | нм | |||
| Пиковая изоляция при 23 °C (тип.) | 42 | 40 | 52 | 50 | дБ |
| Изоляция при 23 °C (мин.) | 32 | 30 | 46 | 45 | дБ |
| Вносимые потери при 23 °C (тип.) | 0,3 | 0,4 | 0,4 | 0,5 | дБ |
| Вносимые потери при 23 °C (макс.) | 0,5 | 0,7 | 0,6 | 0,8 | дБ |
| Обратные потери (вход/выход) | >60/55 | >55/50 | >60/55 | >55/50 | дБ |
| Поляризационно-зависимые потери (PDL, макс.) | 0,05 | 0,1 | 0,05 | 0,1 | дБ |
| Поляризационная модовая дисперсия (PMD) | 0,2 (0,05 по запросу) | пс | |||
| Максимальная оптическая мощность (непрерывный режим) | 0,3; 1; 3; 5; 10 | Вт | |||
| Максимальная растягивающая нагрузка | 5 | Н | |||
| Тип волокна | SMF-28e или другое | – | |||
| Рабочий диапазон температур | −20…+70 | °C | |||
| Диапазон температур хранения | −40…+85 | °C | |||

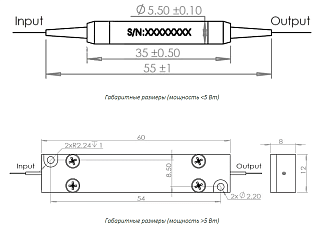

| Габаритные размеры | Ø5,5×35 (менее 10 Вт); 60×12×8 (более 10 Вт) | мм | |||
Примечание
- Характеристики приведены для изолятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, а обратные потери снижаются на 5 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт.
- WDM системы.
- Волоконно-оптические усилители.
- Волоконно-оптические лазеры.
- Передатчики.
