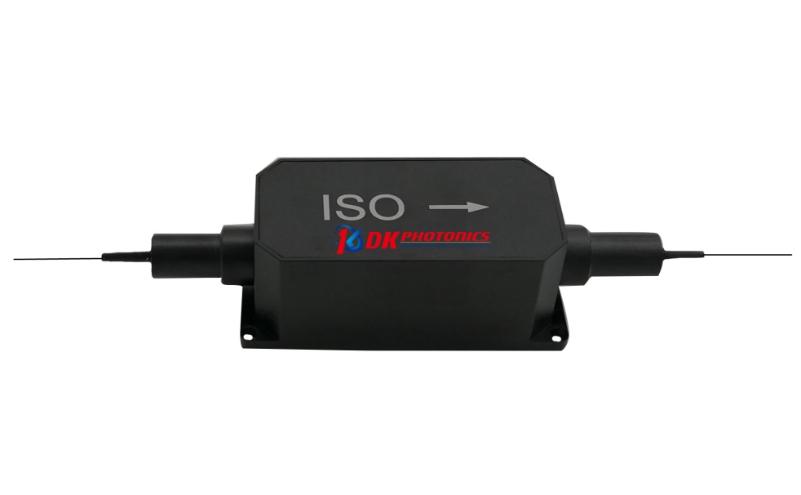

ISO-532 - TGG оптоволоконный изолятор 532 нм
- Длина волны: 532 нм.
- Низкие вносимые потери: ≤ 2 дБ.
- Высокая изоляция: ≥ 25 дБ.
- Поляризационные потери: 0,2 дБ.
TGG оптоволоконный изолятор DK Photonics ISO-532 предназначен для подавления обратного отражения и обратного рассеяния в лазерах, передатчиках и другом волоконно-оптическом оборудовании связи. Изолятор отличается низкими вносимыми потерями, высокой изоляцией, большими обратными потерями, устойчивостью к внешним воздействиям и надежностью.
DK Photonics выпускает широкий ряд оптоволоконных изоляторов, нечувствительных к поляризации и с сохранением поляризации, с волоконными входом и выходом. Изоляторы рассчитаны на оптическую мощность от 300 мВт до 150 Вт или иную по запросу, центральная рабочая длина волны составляет от 500 до 2100 нм.
Если стандартные модели не отвечают требованиям, возможно изготовление изолятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:- Высокая степень изоляции.
- Низкие вносимые потери.
- Экономичность.
- Устойчивость к внешним воздействиям и высокая надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 532 | нм |
| Рабочий диапазон длин волн | ±5 | нм |
| Пиковая изоляция (тип.) | 30 | дБ |
| Изоляция в рабочем диапазоне при 23 °C (мин.) | 25 | дБ |
| Вносимые потери (тип.) | 2,0 | дБ |
| Вносимые потери при 23 °C (макс.) | 2,5 | дБ |
| Поляризационно-зависимые потери для одномодового волокна (PDL, макс.) | 0,20 | дБ |
| Обратные потери (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 50 | мВт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | 460-HP или другое | – |
| Рабочий диапазон температур | 0…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габаритные размеры | 33×24×24 | мм |
Примечание
- Характеристики приведены для изолятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 1,5 дБ, а обратные потери снижаются на 5 дБ на каждый коннектор.
- Волоконно-оптические усилители.
- Волоконно-оптические лазеры.
- Тестирование и измерения.
- Приборостроение.
