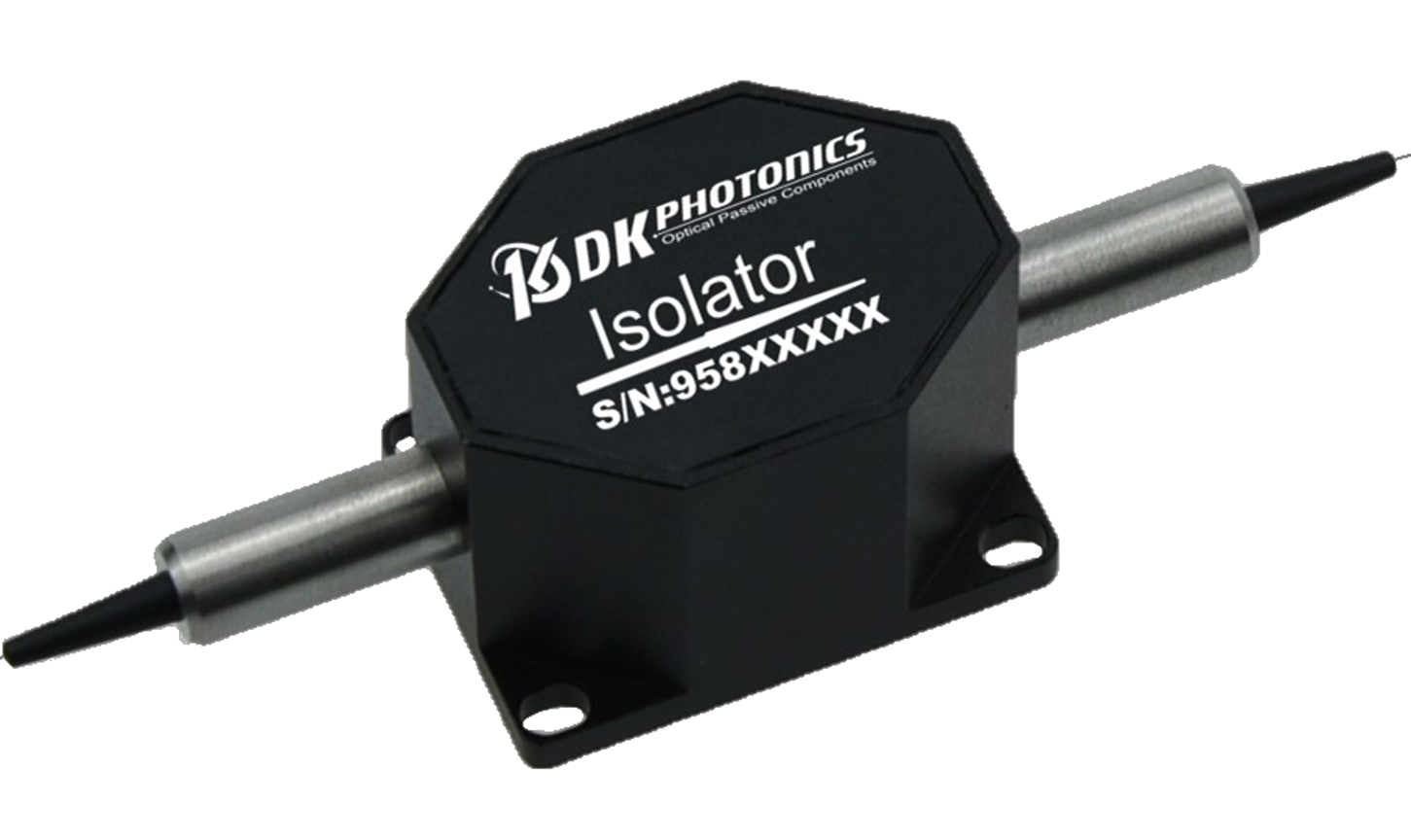

ISO - TGG оптоволоконный изолятор 850 нм
Серия оптоволоконных изоляторов ISO-TGG с длиной волны 850 нм.
- Центральная длина волны: 850 нм.
- Низкие вносимые потери: ≤ 1,5 дБ.
- Высокая изоляция: ≥ 30 дБ.
- Поляризационные потери: 0,15 дБ.
Производитель: DK PHOTONICS
Серия оптоволоконных изоляторов ISO-TGG с центральной длиной волны 850 нм обладает низкими вносимыми потерями, высокой изоляцией, высокими обратными потерями, отличной стабильностью, устойчивостью к внешним воздействиям и надежностью. Оптоволоконные изоляторы широко используются в лазерах, передатчиках и другом волоконно-оптическом оборудовании для подавления обратного отражения и рассеивания.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 850 | нм | |
| Рабочий диапазон длин волн | +/- 15 | нм | |
| Пиковая изоляция (тип.) | 30 | дБ | |
| Изоляция (мин.) | 25 | дБ | |
| Вносимые потери (тип.) | 1,0 | дБ | |
| Вносимые потери (макс.) | 1,5 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность (CW) | 0,5; 1; 2; 5; 10 | Вт | |
|
Максимальная пиковая мощность (для нс импульсов) |
1, 5, 10 | кВт | |
| Тип волокна |
780-HP |
- | |
| Рабочий диапазон температур | 0 ~ + 70 | ℃ | |
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | |
- Для изоляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт.
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
ISO - TGG оптоволоконный изолятор 850 нм 1155.7(Kб)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна | Коннектор |
|
85: 532 нм 98: 980 нм 30: 1030 нм 64: 1030 нм 80: 1030 нм |
L: ≤ 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт
|
С: Непрерывный P: Импульсный |
XX: XX |
25: 250 мкм 90: 900 мкм |
10: 1 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| ISO-1-2-3-4-5-6-7 |
Оптический изолятор. Длина волны: 850 нм (требуется указать параметры). |
