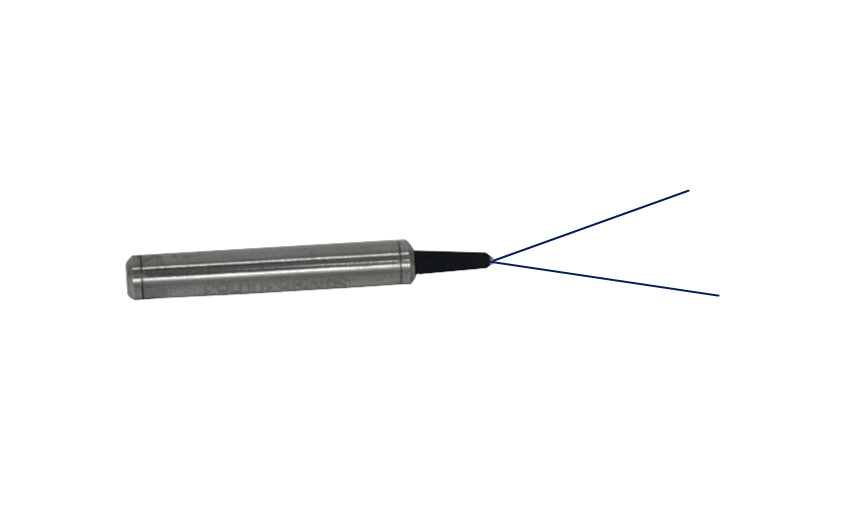

FRMD-1550 - одномодовые волоконно-оптические зеркала с фазовой задержкой
- Длина волны 1550 ± 15 нм.
- Поляризационные потери, PDL ≤0,1 дБ.
- Макс. вносимые потери 0,9 дБ.
- Угол поворота Фарадея 45°, 22,5° или 90°.
- Фазовая задержка π/2, π/4 или π.
Производитель: HAPHIT
| Параметр | Значение | Единица измерения |
|---|---|---|
| Центральная длина волны | 1550 ± 15 | нм |
|
Вносимые потери (станд.)
|
0,5 | дБ |
|
Вносимые потери (макс.)
|
0,9 | дБ |
|
Угол поворота Фарадея (однократное прохождение)
|
45, 22,5 или 90 | ° |
|
Фазовая задержка
|
π/2, π/4 или π | |
|
Допустимое отклонение угла вращения (23°C, λc+/-15нм)
|
≤ ± 3 | ° |
|
Поляризационные потери, PDL
|
≤0,1 | дБ |
|
Тип волокна
|
SMF-28, 10/130 мкм с двойной оболочкой, 12/130 мкм с двойной оболочкой, 20/130 мкм с двойной оболочкой, 25/250 мкм с двойной оболочкой, 25/300 мкм с двойной оболочкой |
|
|
Растягивающая нагрузка
|
5 | Н |
|
Макс. средняя оптическая мощность
|
0.3, 0.5, 1, 2, 3, 5, 10 | Вт |
|
Макс. пиковая мощность импульса
|
0.1, 1, 2, 3, 5, 10, 15, 20 | кВт |
|
Рабочая температура
|
от 0 до + 70 | °C |
|
Температура хранения
|
от - 40 до + 85 | °C |
|
Размеры корпуса
|
||
|
Трубка из нержавеющей стали
|
Ø5,5 x 35 (≤5 Вт) или Ø6 x 48 (5-10 Вт) | мм |
|
Металлический корпус
|
120 х 12 х 10 | мм |
- Волоконно-оптические усилители
- Системы зондирования
- Телекоммуникации
- Системы локальной вычислительной сети (LAN)
