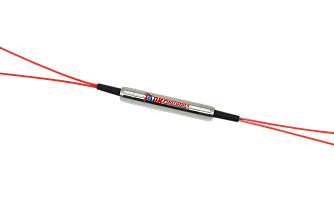

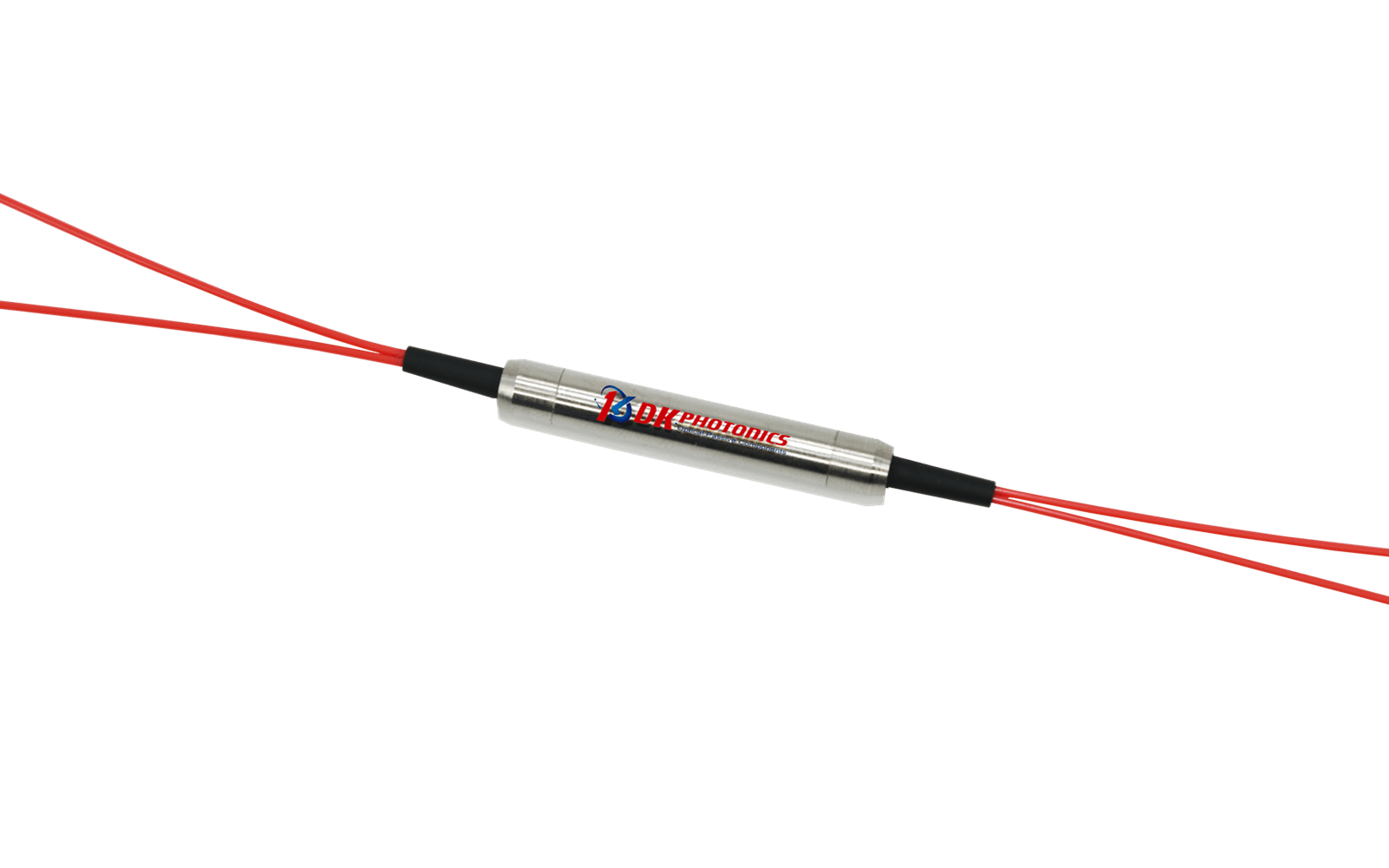

PMWTH-69 - 980/1064 нм PM оптический WDM с tap делителем

980/1064 нм PM оптический WDM с tap делителем серии PMWTH-69
  • Центральная длина волны сигнала 1064 нм
  • Диапазон рабочих длин волн сигнала 1025 - 1080 нм
  • Диапазон длин волн накачки 960 - 990 нм
  • Макс. избыточные потери 1,0 дБ
  • Коэффициенты деления от 1 до 50%
  • Макс. допустимая оптическая мощность до 10 Вт
  • Тип волокна PM980-XP (или по запросу)
Производитель:  DK PHOTONICS


Параметр Значение Ед. измерения
Центральная длина волны сигнала 1064 нм
Диапазон рабочих длин волн сигнала 1025 - 1080 нм
Макс. избыточные потери 1,0 дБ
Коэффициент деления 1 - 50 %
Мин. изоляция (WDM) 25 (сигнал), 12 (накачка) дБ
Диапазон длин волн накачки 960 - 990 нм
Макс. вносимые потери (Pump to Common)
0,7 дБ
Коэффициент экстинкции 20 (обе оси рабочие), 22 (быстрая ось блокирована) дБ
Мин. обратные потери 50 дБ
Макс. допустимая оптическая мощность 0.5, 2, 3, 10
Вт
Макс. пиковая мощность для импульсных 1, 5, 10 кВт
Тип волокна PM980-XP (или по запросу) -
Рабочий диапазон длин волн -5 ~ +70 С
Температура хранения -40 ~ +85
С
Габариты Ø5.5 x 35 (Ø5.5 x 38 для обратной накачки)
мм

  • Волоконные лазеры
  • Волоконные усилители
  • Волоконные датчики
  • Телекоммуникации
  • НИОКР

Модель Описание
PMWTH-69-L-02-F-F-90-10-FA

Оптический WDM с tap делителем, 980/1064 нм, PM, 2%, прямая накачка, 900 мкм, 1 м, FC/APC

PMWTH-69-X-XX-X-X-XX-XX-XX

Оптический WDM с tap делителем, 980/1064 нм, PM, (требуется указать параметры)
