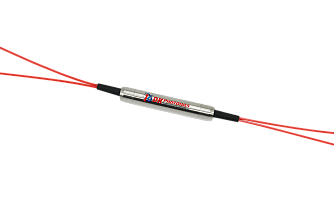

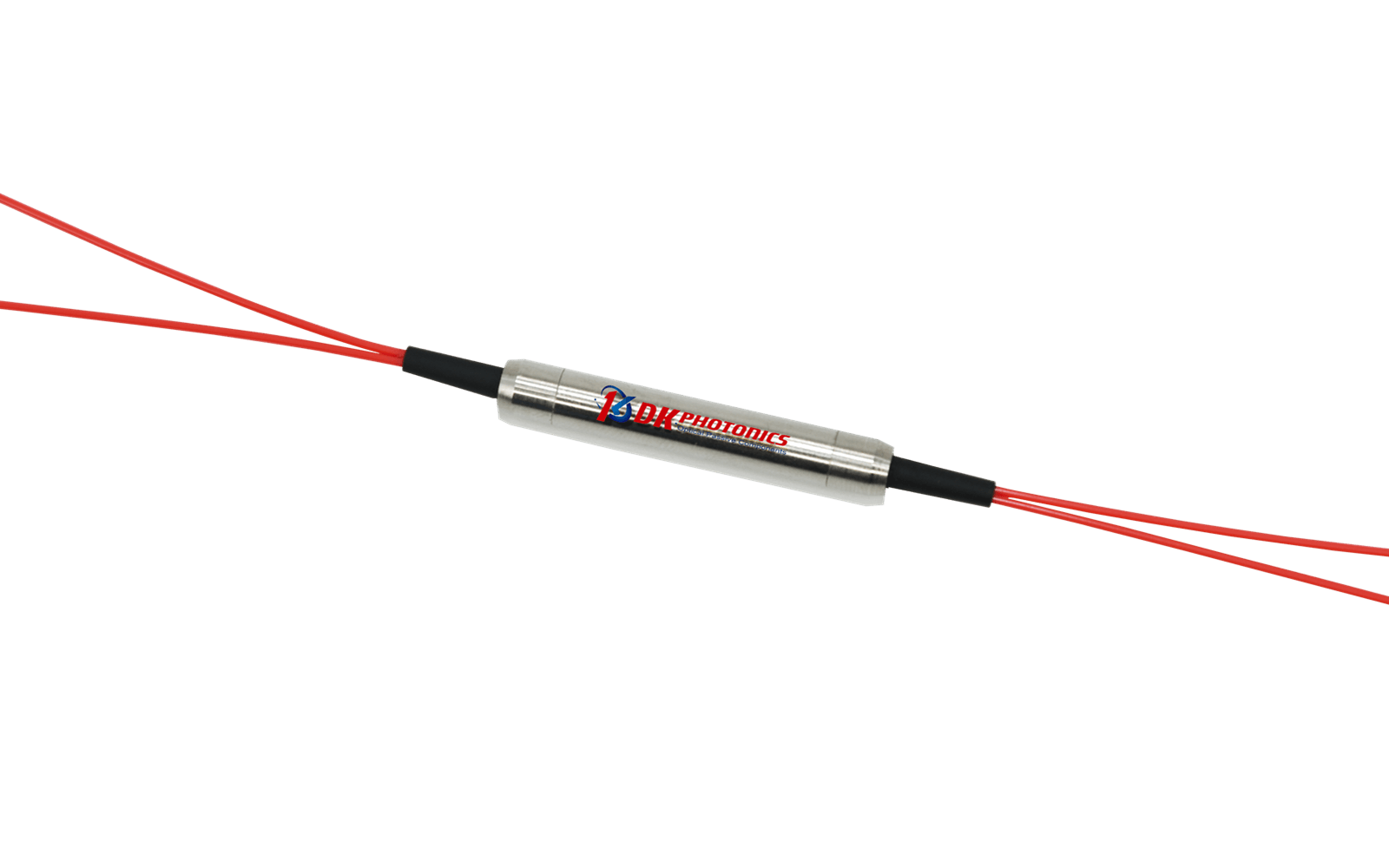

PMWTIH-2057 - 2000/1570 нм PM оптический WDM с tap делителем и изолятором

2000/1570 нм PM оптический WDM с tap делителем и изолятором серии PMWTIH-2057
  • Центральная длина волны сигнала 2000 нм
  • Макс. вносимые потери 1,0 дБ
  • Мин. изоляция 35 дБ
  • Коэффициенты деления от 1 до 50%
  • Макс. допустимая оптическая мощность до 10 Вт
  • Тип волокна PM1950 / PM1550-XP (или по запросу)
Производитель:  DK PHOTONICS


Параметр Значение
Ед. измерения
Конфигурация Одноступенчатый
Двухступенчатый -
Центральная длина волны сигнала 2000 нм
Макс. избыточные потери сигнала 2,0
2,3 дБ
Коэффициент деления 1 - 50 %
Мин. изоляция сигнала (изолятор) 16
35 дБ
Мин. изоляция (WDM)
25 (сигнал), 12 (накачка) дБ
Диапазон длин волн накачки 1520 - 1590 нм
Макс. вносимые потери (Pump to Common)
1,0 дБ
Коэффициент экстинкции 20 (обе оси рабочие), 22 (быстрая ось блокирована) дБ
Мин. обратные потери 50 дБ
Макс. допустимая оптическая мощность 0.5, 2, 3, 10
Вт
Макс. пиковая мощность для импульсных 1, 5, 10 кВт
Тип волокна        PM1950 / PM1550(или по запросу)
-
Рабочий диапазон длин волн -5 ~ +70 С
Температура хранения -40 ~ +85
С
Габариты Ø5.5 x 38 (<5 Вт), 60 x 12 x 8(>5 Вт)
мм

  • Волоконные лазеры
  • Волоконные усилители
  • Волоконные датчики
  • Телекоммуникации
  • НИОКР

Модель Описание
PMWTIH-2057-S-L-02-F-F-90-10-FA

Оптический WDM с tap делителем и изолятором, PM, 2000/1570 нм, 2% tap, одноступенчатый, прямая накачка, 900 мкм, 1 м, FC/APC

PMWTIH-2057-D-L-02-F-F-90-10-FA

Оптический WDM с tap делителем и изолятором, PM, 2000/1570 нм, 2% tap, двухступенчатый, прямая накачка, 900 мкм, 1 м, FC/APC

PMWTIH-2057-X-X-XX-X-X-XX-XX-XX

Оптический WDM с tap делителем и изолятором, PM, 2000/1570 нм, (требуется указать параметры)
