FWDM-2055 - WDM-фильтр 1550-2000 нм
FWDM-2055 - серия WDM-фильтров для объединения/разделения излучения 1550/2000 нм.
- Диапазоны длин волн 1520 - 1580 / 1950 - 2050 нм.
- Вносимые потери 0,8 дБ.
- Изоляция 25 дБ.
- Оптическая мощность до 10 Вт.
- Тип волокна SMF-28e / SM1950.
Производитель: DK PHOTONICS
WDM-фильтр DK Photonics серии FWDM-2055 предназначен для объединения или разделения излучения с разными длинами волн в широком спектральном диапазоне. Устройство выполнено по технологии тонкопленочных фильтров и отличается очень низкими вносимыми потерями, слабой поляризационной зависимостью, высокой изоляцией и отличной устойчивостью к воздействию окружающей среды.
Высокая допустимая оптическая мощность достигается за счет специальной обработки волоконных выводов и качественного просветляющего покрытия. Такие компоненты широко применяются в волоконных лазерах, рамановских усилителях, WDM-сетях и волоконно-оптических приборах.
Особенности:
- Низкие вносимые потери.
- Широкий рабочий диапазон длин волн.
- Сверхплоская широкая полоса пропускания.
- Высокая изоляция между каналами.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Диапазон длин волн пропускания | 1950–2050 | нм | |
| Диапазон длин волн отражения | 1520–1580 | нм | |
| Макс. вносимые потери (пропускание) | 0,8 (тип. 0,6) | дБ | |
| Макс. вносимые потери (отражение) | 0,8 | 1,0 | дБ |
| Мин. изоляция (пропускание) | 25 | дБ | |
| Мин. изоляция (отражение) | 12 | дБ | |
| Макс. PDL | 0,10 | дБ | |
| Мин. плоскостность канала | 0,3 | дБ | |
| Мин. обратные потери | 50 | дБ | |
| Макс. допустимая мощность (CW) | 0,5; 2; 5; 10 | Вт | |
| Макс. растягивающая нагрузка | 5 | Н | |
| Тип волокна | SMF-28e (все порты) или SM1950 (все порты) | SMF-28e на порте R, SM1950 на портах C и P | – |
| Рабочий диапазон температур | −5…+70 | °C | |
| Температура хранения | −40…+85 | °C | |

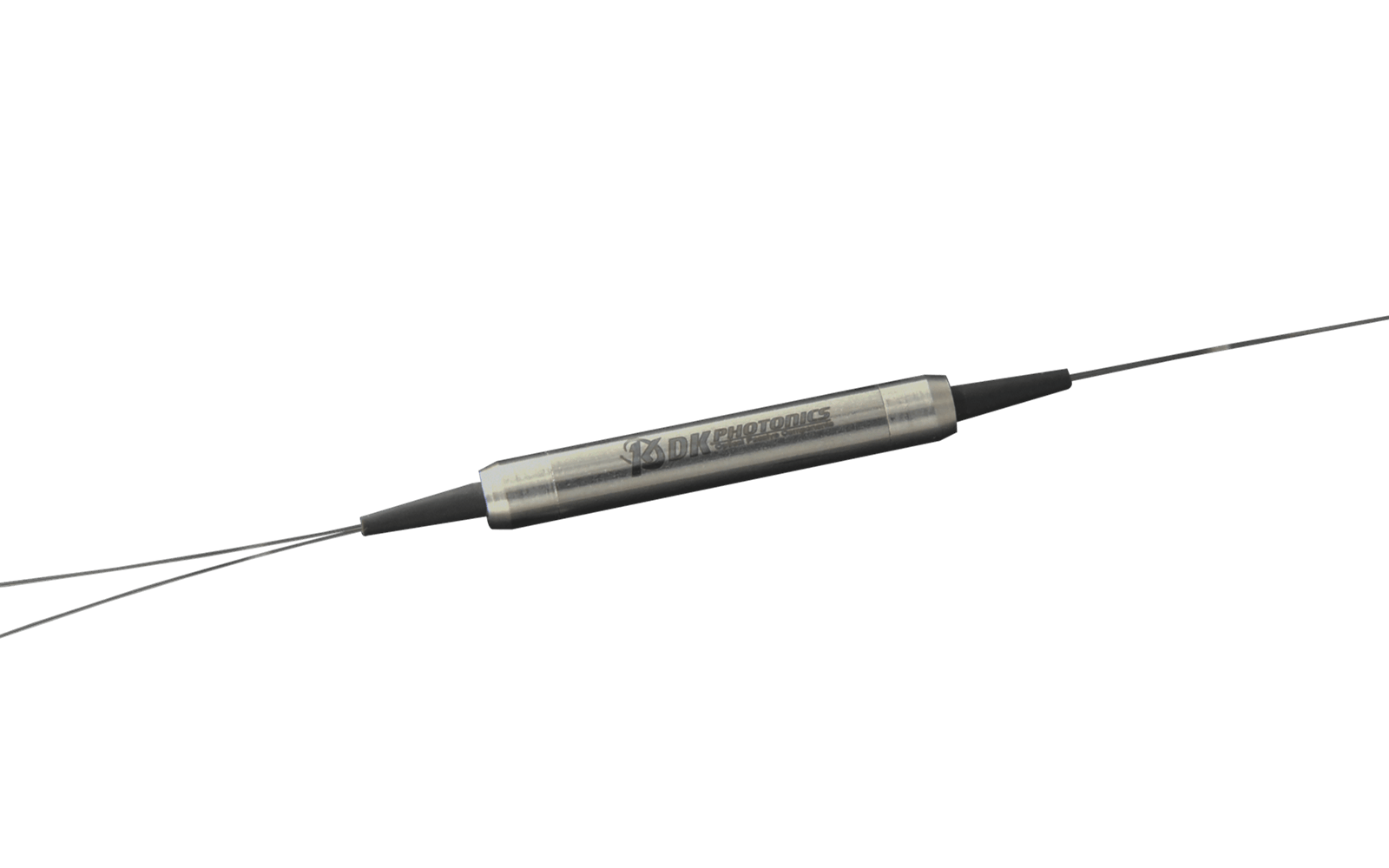

| Габариты | Ø5,5×L35 (<5 Вт), 60×12×8 (>5 Вт) | мм | |
Примечание
- Характеристики приведены для WDM-фильтра без коннекторов и могут быть изменены без предварительного уведомления.
- Каждый коннектор увеличивает вносимые потери на 0,3 дБ и снижает обратные потери на 5 дБ.
- При использовании коннекторов допустимая мощность в канале пропускания составляет 2 Вт.
- Для применений с высокой мощностью используется корпус с теплоотводом.
- Мониторинг систем.
- WDM-системы.
- Передатчики и волоконные лазеры.
- Волоконно-оптические усилители.
- Волоконно-оптические приборы.
FWDM-2055 - WDM-фильтр 1550-2000 нм 307.58(Kб)
