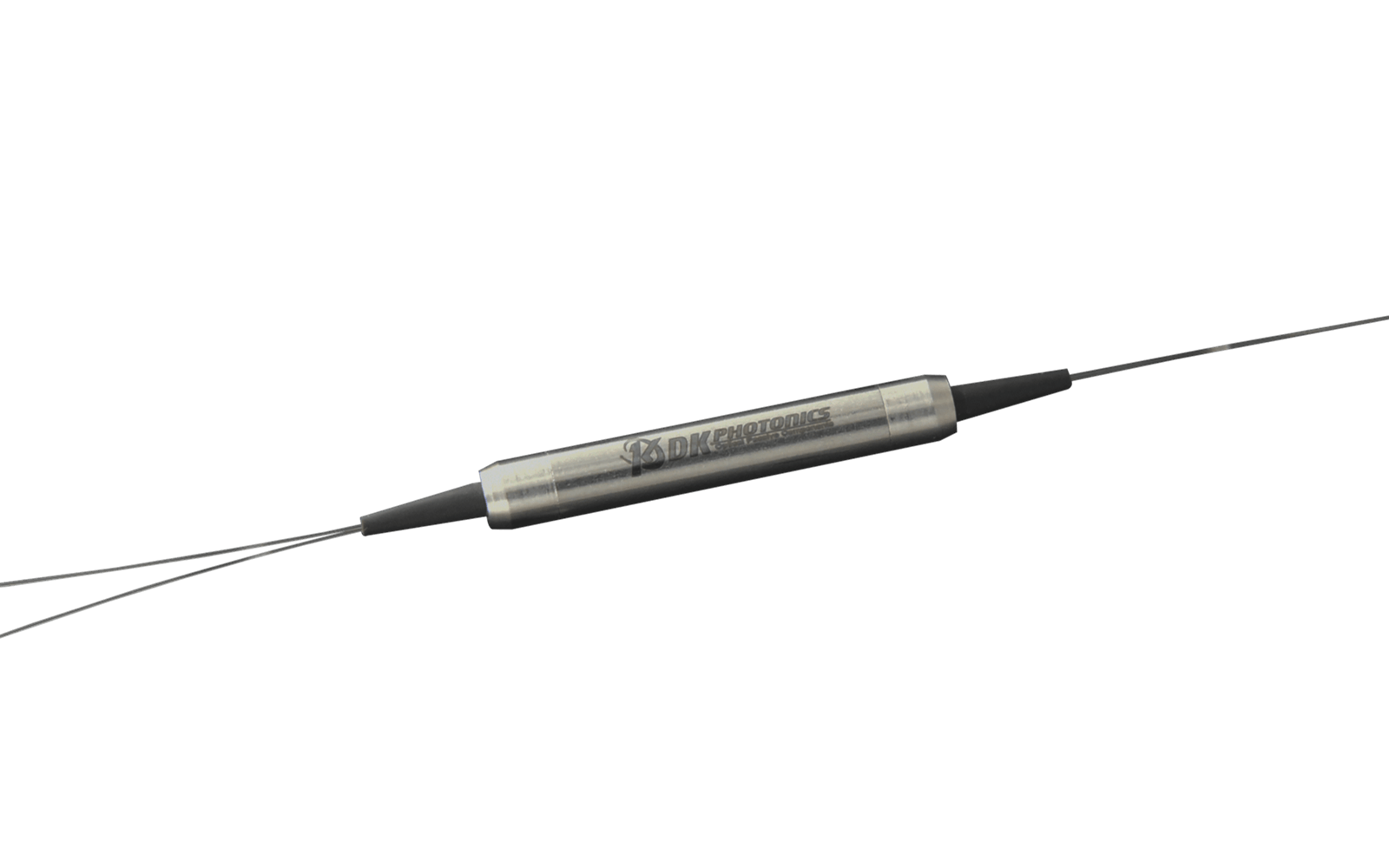

FWDM-54-45 - WDM-фильтр 1480-1550 нм
FWDM-54/45 - серия WDM-фильтров для объединения/разделения излучения 1480/1550 нм.
- Диапазоны длин волн 1470 - 1490 / 1535 - 1580 нм.
- Вносимые потери 0,6 дБ.
- Изоляция 30 дБ.
- Оптическая мощность до 3 Вт.
- Тип волокна SMF-28e.
Производитель: DK PHOTONICS
WDM-фильтр DK Photonics серии FWDM-54/45 предназначен для объединения или разделения излучения с разными длинами волн в широком спектральном диапазоне. Устройство выполнено по технологии тонкопленочных фильтров и отличается очень низкими вносимыми потерями, слабой поляризационной зависимостью, высокой изоляцией и отличной устойчивостью к воздействию окружающей среды.
Высокая допустимая оптическая мощность достигается за счет специальной обработки волоконных выводов и качественного просветляющего покрытия. Такие компоненты широко применяются в волоконных лазерах, рамановских усилителях, WDM-сетях и волоконно-оптических приборах.
Особенности:
- Низкие вносимые потери.
- Широкий рабочий диапазон длин волн.
- Сверхплоская широкая полоса пропускания.
- Высокая изоляция между каналами.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон длин волн пропускания | 1535–1580 (или 1470–1490) | нм |
| Диапазон длин волн отражения | 1470–1490 (или 1535–1580) | нм |
| Макс. вносимые потери (пропускание) | 0,6 | дБ |
| Макс. вносимые потери (отражение) | 0,4 | дБ |
| Мин. изоляция (пропускание) | 30 | дБ |
| Мин. изоляция (отражение) | 12 | дБ |
| Макс. PDL | 0,10 | дБ |
| Мин. плоскостность канала | 0,3 | дБ |
| Мин. обратные потери | 50 | дБ |
| Макс. допустимая мощность (CW) | 0,3; 0,7; 1; 2; 3 | Вт |
| Макс. растягивающая нагрузка | 5 | Н |
| Тип волокна | SMF-28e | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Температура хранения | −40…+85 | °C |
| Габариты | Ø5,5×L35 | мм |
Примечание
- Характеристики приведены для WDM-фильтра без коннекторов и могут быть изменены без предварительного уведомления.
- Каждый коннектор увеличивает вносимые потери на 0,3 дБ и снижает обратные потери на 5 дБ.
- При использовании коннекторов допустимая мощность в канале пропускания составляет 2 Вт.
- Для применений с высокой мощностью используется корпус с теплоотводом.
- Мониторинг систем.
- WDM-системы.
- Передатчики и волоконные лазеры.
- Волоконно-оптические усилители.
- Волоконно-оптические приборы.
