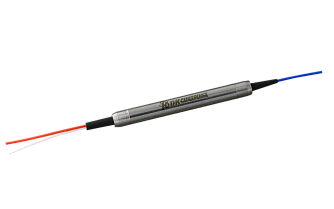

PMDWDM - DWDM фильтры с сохранением поляризации
Поляризационно-сохраняющие DWDM-фильтры серии PMDWDM:
- DWDM-фильтр с сохранением поляризации.
- Низкие вносимые потери (Pass) ≤ 1,0 дБ для 50G, ≤ 0,8 дБ для 100G и 200G.
- Высокая направленность > 50 дБ.
- Высокий коэффициент экстинкции > 20 дБ.
- Тип волокна PM1550-XP Panda.
Производитель: DK PHOTONICS
Поляризационно-сохраняющие DWDM-фильтры серии PMDWDM отличаются низкими вносимыми потерями, высокими возвратными потерями, высоким коэффициентом экстинкции (ER), отличной стабильностью параметров при внешних воздействиях и надежностью. Подходят для волоконных усилителей на поляризационно-сохраняющем волокне, DWDM-сетей, высокоскоростных систем связи и измерительных приборов.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Высокая изоляция каналов.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Исполнение | 50G | 100G | 200G | – | |
| Диапазон длин волн | 1550,12 | 1529,55-1561,42 (ITU C20 - C60) | нм | ||
| Мин. разнесение каналов | 50 | 100 | 200 | ГГц | |
| Полоса пропускания канала ( -0,5 дБ) | > 0,2 | > 0,4 | > 0,8 | нм | |
| Макс. вносимые потери (23 °C) | |||||
| Pass | 1,0 | 0,8 | дБ | ||
| Reflect | 0,7 | 0,5 | дБ | ||
| Мин. изоляция (23 °C) | |||||
| Pass | 25 | дБ | |||
| Reflect | 13 | дБ | |||
| Коэффициент экстинкции (@23 °C) | > 20 | дБ | |||
| Направленность | > 50 | дБ | |||
| Возвратные потери | > 45 | дБ | |||
| Коммутируемая мощность | 0,3; 0,7; 1; 5 | Вт | |||
| Тип оптического волокна | PM1550-XP Panda | – | |||
| Рабочая температура | 0..+70 | °C | |||
| Температура хранения | -40..+85 | °C | |||

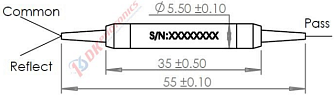

| Размеры | Ø5,5 x 35 | мм | |||
Примечание
- Приведенные характеристики относятся к устройству без разъемов. Устройство PM WDM работает по обеим осям. Все параметры измерены при комнатной температуре.
- Для устройств с разъемами вносимые потери (IL) возрастают на 0,3 дБ, возвратные потери (RL) снижаются на 5 дБ, коэффициент экстинкции (ER) снижается на 2 дБ. Мощность, передаваемая через разъем, менее 2 Вт. Ключ разъема по умолчанию совмещен с медленной осью.
- Для применений с мощностью более 10 Вт используется корпус с теплоотводом.
- При использовании в импульсном режиме обязательно сообщите энергию импульса и пиковую мощность.
- Также доступны модули PM DWDM 1×N, обратитесь к производителю.
- Ввод/вывод каналов.
- DWDM-сети.
- Волоконно-оптические усилители.
- Волоконно-оптические системы кабельного телевидения (CATV).
