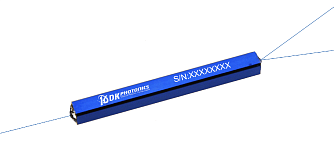

HPPMFBTC-98/80 - высокомощные разветвители 1x2(2x2)
- Длина волны 980 / 1030 / 1053 / 1064 / 1080±15 нм.
- Коэффициент деления 1…50 %.
- Конфигурация 1x2 или 2x2.
- Избыточные потери до 0,15 дБ.
- Максимальная оптическая мощность до 50 Вт.
Высокомощный PM сплавной разветвитель DK Photonics HPPMFBTC-1900/2050 предназначен для деления линейно поляризованного излучения высокой мощности на два канала без изменения состояния поляризации. Разветвитель изготавливается из волокна с сохранением поляризации по собственной технологии сплавления DK Photonics и работает по быстрой и медленной осям.
Разветвитель отличается низкими избыточными потерями, компактными размерами и высоким коэффициентом экстинкции. Коэффициент деления выбирается по требованию заказчика. Основные области применения – мощные волоконные лазеры и усилители.
Возможно изготовление разветвителя по спецификации заказчика с другими волоконными выводами, длиной волны, коэффициентом деления, допустимой мощностью и иными параметрами.
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Работа по быстрой и медленной осям.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип | P | – |
| Конфигурация | 1x2 или 2x2 | – |
| Рабочая длина волны | 980; 1030; 1053; 1064; 1080; другие по запросу | нм |
| Полоса пропускания | ±15 | нм |
| Коэффициент деления | 1…50 | % |
| Избыточные потери (тип.) | 0,15 | дБ |
| Избыточные потери (макс.) | 0,25 | дБ |
| Вносимые потери (макс.) | Зависят от коэффициента деления | дБ |
| Минимальный коэффициент экстинкции | 18 | дБ |
| Обратные потери | ≥50 | дБ |
| Направленность | ≥55 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 10; 20; 30; 50 | Вт |
| Тип оптического волокна | PM980, PM1060L, PLMA-GDF-10/125-M | – |
| Рабочая температура | −20…+75 | °C |
| Температура хранения | −40…+85 | °C |

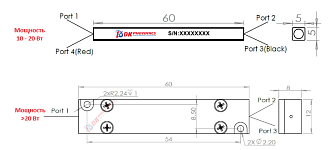

| Размеры | 60×5×5 (10–20 Вт); 60×12×8 (30–50 Вт) | мм |
- Характеристики приведены для разветвителя без коннекторов. Разветвитель работает по обеим осям, блокировка оси не предусмотрена; по умолчанию коэффициент экстинкции измеряется по медленной оси. Все параметры измерены при комнатной температуре только на центральной длине волны.
- Коэффициент экстинкции указан для портов с коэффициентом деления более 10 %. Для ответвляющего порта с коэффициентом деления 5–10 % он на 2 дБ ниже; для ответвляющего порта с коэффициентом деления менее 5 % коэффициент экстинкции не нормируется, если нет особых требований.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт. По умолчанию ключ коннектора совмещен с медленной осью.
- Для импульсных применений необходимо указать энергию импульса и пиковую мощность.
- Мощные волоконные лазеры.
- Мощные волоконные усилители.
- Измерительные приборы.
- Когерентное детектирование.
- Научные исследования.
