PMFBTC-30 - PM разветвители 1x3 1030 нм
- Длина волны 1030 / 1040 / 1050±10 нм.
- Коэффициенты деления от 5/90/5 до 40/20/40.
- Конфигурация 1x3.
- Вносимые потери до 0,8 дБ.
- Максимальная оптическая мощность до 5 Вт.
PM сплавной разветвитель 1x3 DK Photonics PMFBTC-30 предназначен для деления линейно поляризованного излучения 1030 нм на три канала без изменения состояния поляризации. Разветвитель выполнен в моноблочном исполнении из волокна с сохранением поляризации по собственной технологии сплавления DK Photonics.
Разветвитель отличается низкими вносимыми потерями, компактными размерами и высоким коэффициентом экстинкции. Коэффициент деления выбирается по требованию заказчика. Основные области применения – оптические датчики и волоконно-оптические гироскопы.
Возможно изготовление разветвителя по спецификации заказчика с другими волоконными выводами, длиной волны, коэффициентом деления, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Работа по быстрой и медленной осям.
- Высокая стабильность и надежность.
Общие характеристики
| Параметр | Значение | Ед. измерения | |
| Конфигурация | 1x3 | – | |
| Тип | P | A | – |
| Центральная длина волны | 1030; 1040; 1050 | нм | |
| Полоса пропускания | ±10 | нм | |
| Вносимые потери (тип.) | 0,6 | 0,8 | дБ |
| Вносимые потери (макс.) | 0,8 | 1,0 | дБ |
| Минимальный коэффициент экстинкции проходного порта | 18 | 16 | дБ |
| Направленность | 55 | дБ | |
| Максимальная оптическая мощность | 0,5; 2; 3; 5 | Вт | |
| Максимально допустимая растягивающая нагрузка | 5 | Н | |
| Тип оптического волокна | PM980 Panda или другое | – | |
| Рабочая температура | −5…+70 | °C | |
| Температура хранения | −40…+85 | °C | |

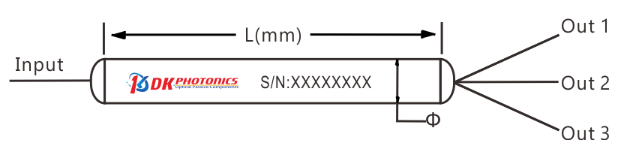

| Размеры (Ø×L) | 4,0×60 (свободная оболочка 0,9 мм) или 3,0×60 (волокно без оболочки) | мм | |
Примечание
· Характеристики приведены для разветвителя без коннекторов при комнатной температуре. Разветвитель работает по обеим осям, блокировка оси не предусмотрена; коэффициент экстинкции по умолчанию измеряется по медленной оси.
· При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт. По умолчанию ключ коннектора совмещен с медленной осью.
· Для мощности более 10 Вт используется корпус с теплоотводом.
· Для импульсных применений необходимо указать энергию импульса и пиковую мощность.
Максимальный допуск на коэффициент деления
| Параметр | Значение | Ед. измерения | |||
| Тип | P | A | – | ||
| Порт | проходной | ответвляющий | проходной | ответвляющий | – |
| Коэффициент деления 40/20/40 | ±5,0 | ±6,0 | ±6,0 | ±7,0 | % |
| Коэффициент деления 35/30/35 | ±4,0 | ±5,0 | ±5,0 | ±6,0 | % |
| Коэффициент деления 33/33/33 | ±6,0 | ±6,0 | ±8,0 | ±8,0 | % |
| Коэффициент деления 30/40/30 | ±4,0 | ±3,0 | ±5,0 | ±4,0 | % |
| Коэффициент деления 25/50/25 | ±3,5 | ±2,4 | ±4,0 | ±3,0 | % |
| Коэффициент деления 20/60/20 | ±3,3 | ±2,0 | ±3,7 | ±2,5 | % |
| Коэффициент деления 15/70/15 | ±3,0 | ±1,8 | ±3,5 | ±2,4 | % |
| Коэффициент деления 10/80/10 | ±2,8 | ±1,6 | ±3,2 | ±2,0 | % |
| Коэффициент деления 5/90/5 | ±2,5 | ±1,5 | ±3,0 | ±1,8 | % |
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Когерентное детектирование.
- Научные исследования.
