PMFBTC-64 - PM разветвители 3x3 1064 нм

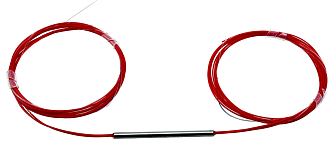

PMFBTC-3x3-64 - сплавной разветвитель с сохранением поляризации.
- Длина волны 1064±10 нм.
- Коэффициент деления 33/33/33.
- Конфигурация 3x3.
- Вносимые потери до 1,0 дБ.
- Максимальная оптическая мощность до 5 Вт.
Производитель: DK PHOTONICS
PM сплавной разветвитель 3×3 DK Photonics PMFBTC-64 предназначен для деления линейно поляризованного излучения 1064 нм на три канала без изменения состояния поляризации. Разветвитель выполнен в моноблочном исполнении из волокна с сохранением поляризации по собственной технологии сплавления DK Photonics.
Разветвитель отличается низкими вносимыми потерями, компактными размерами и высоким коэффициентом экстинкции. Коэффициент деления выбирается по требованию заказчика. Основные области применения — оптические датчики и волоконно-оптические гироскопы.
Возможно изготовление разветвителя по спецификации заказчика с другими волоконными выводами, длиной волны, коэффициентом деления, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Работа по быстрой и медленной осям.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Конфигурация | 3x3 | – | |
| Коэффициент деления | 33/33/33 | % | |
| Тип | P | A | – |
| Центральная длина волны | 1064 | нм | |
| Полоса пропускания | ±10 | нм | |
| Вносимые потери (тип.) | 0,8 | 1,0 | дБ |
| Вносимые потери (макс.) | 1,0 | 1,2 | дБ |
| Минимальный коэффициент экстинкции проходного порта | 17 | 15 | дБ |
| Максимальный допуск на коэффициент деления | ±10 | ±13 | % |
| Направленность | 50 | дБ | |
| Максимальная оптическая мощность | 0,5; 2; 3; 5 | Вт | |
| Максимально допустимая растягивающая нагрузка | 5 | Н | |
| Тип оптического волокна | PM980 Panda | – | |
| Рабочая температура | −5…+70 | °C | |
| Температура хранения | −40…+85 | °C | |
| Размеры (Ø×L) | 4,0×60 (свободная оболочка 0,9 мм) или 3,0×54 (волокно без оболочки) | мм | |
Примечание
- Характеристики приведены для разветвителя без коннекторов при комнатной температуре. Разветвитель работает по обеим осям, блокировка оси не предусмотрена; коэффициент экстинкции по умолчанию измеряется по медленной оси.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт. По умолчанию ключ коннектора совмещен с медленной осью.
- Для мощности более 10 Вт используется корпус с теплоотводом.
- Для импульсных применений необходимо указать энергию импульса и пиковую мощность.
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Когерентное детектирование.
- Научные исследования.
