PMFBTC - PM разветвители 1x2 (2x2) 450/488 нм
- Сплавные разветвители с сохранением поляризации.
- Коэффициенты деления от 1/99 до 50/50.
- Длины волн 450/488 нм.
- Конфигурация 1x2, 2x2.
Производитель: DK PHOTONICS
В PM разветвителях от компании DK Photonics используется уникальная технология сварки и волокна с сохранением поляризации для создания 1х2 (2x2) сплавных разветвителей. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Разветвители от DK Photonics отличаются низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Такие сплавные разветвители широко применяются для оптических датчиков и гироскопов.
Особенности:
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Конфигурации с блокировкой по быстрой и медленной оси.
- Высокая стабильность и надежность.
Параметр | Значение | Ед. измерения | |||
---|---|---|---|---|---|
Конфигурация | 1х2 или 2х2 | - | |||
Центральная длина волны | 450±10, 488±10 | нм | |||
Коэффициент деления | 1-50 | нм | |||
Тип. избыточные потери | 1,0 | дБ | |||
Минимальный коэф. экстинкции | 18 | дБ | |||
Минимальный обратные потери | 55 | дБ | |||
Максимальная оптическая мощность | 50 (с коннектором или оголенным волокном), 100 (сварка) | мВт | |||
Максимальная растягивающая нагрузка | 5 | Н | |||
Тип оптического волокна | PM460-HP |
- |
|||
Диапазон рабочей температуры | -10 ~ +75 | ℃ | |||
Диапазон температуры хранения | -40 ~ +85 | ℃ | |||

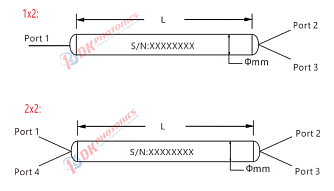

Размеры (Ф×L) | Ф3,0×54 или Ф3,0×60 | мм |
*Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси. Мощность передаваемая через коннекторы менее 2 Вт.
- Волоконно-оптические усилители.
- Тестовое оборудование.
- Научные исследования (НИОКР).
- Волоконные датчики.
