PMFBTC-680 - PM разветвитель 1x2 (2x2) 680 нм
PMFBTC-680 - сплавной разветвитель с сохранением поляризации.
- Длина волны 680±10 нм.
- Коэффициент деления 1…50 %.
- Конфигурация 1x2 или 2x2.
- Вносимые потери до 0,6 дБ.
- Максимальная оптическая мощность до 250 мВт.
Производитель: DK PHOTONICS
PM сплавной разветвитель DK Photonics PMFBTC-680 предназначен для деления оптического сигнала между выходными портами с сохранением поляризации на длине волны 680 нм. Разветвители с сохранением поляризации диапазона 400–750 нм изготавливаются по собственной технологии сплавления DK Photonics. Коэффициент деления выбирается по требованию заказчика. Разветвитель отличается низкими вносимыми потерями, компактными размерами и высоким коэффициентом экстинкции.
Если стандартные модели не отвечают требованиям, возможно изготовление разветвителя по спецификации заказчика: с другими волоконными выводами, длиной волны, коэффициентом деления, допустимой мощностью и иными параметрами.
Особенности:
- Доступные длины волн 400–750 нм.
- Коэффициент деления от 1/99 до 50/50.
- Низкие вносимые потери.
- Высокая стабильность и надежность.
- Исполнение WDM для специальных длин волн.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Конфигурация | 1x2 или 2x2 | – |
| Центральная длина волны | 680 | нм |
| Полоса пропускания | ±10 | нм |
| Коэффициент деления | 1…50 | % |
| Вносимые потери (тип.) | 0,6 | дБ |
| Минимальный коэффициент экстинкции | 18 | дБ |
| Минимальные обратные потери | 55 | дБ |
| Максимальная оптическая мощность | 100 (с коннекторами или с неоконцованными выводами); 250 (при сварке) | мВт |
| Максимально допустимая растягивающая нагрузка | 5 | Н |
| Тип оптического волокна | PM630-HP | – |
| Рабочая температура | −10…+75 | °C |
| Температура хранения | −40…+85 | °C |

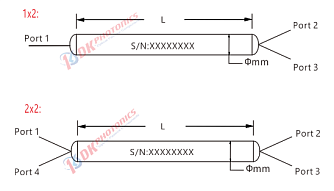

| Размеры (Ø×L) | 3,0×54 или 3,0×60 | мм |
Примечание
- Характеристики приведены для разветвителя без коннекторов. PM сплавной разветвитель работает по обеим осям, блокировка оси не предусмотрена; по умолчанию коэффициент экстинкции измеряется по медленной оси. Все параметры измерены при комнатной температуре только на центральной длине волны.
- Значения коэффициента экстинкции в таблице приведены для портов с коэффициентом деления более 10 %. Для ответвляющего порта с коэффициентом деления 5–10 % коэффициент экстинкции на 2 дБ ниже; для ответвляющего порта с коэффициентом деления менее 5 % коэффициент экстинкции не нормируется, если нет особых требований.
- При использовании коннекторов вносимые потери увеличиваются на 1,0 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью.
- Волоконно-оптические приборы.
- Волоконные усилители.
- Системы контроля мощности.
- Фиксированные аттенюаторы.
- Контрольно-измерительные приборы.
