PMFBTC-92 - PM разветвители 1x2 (2x2) 920 нм
- Длина волны 920±15 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2 или 2x2.
- Вносимые потери 0,4 / 0,6 дБ (тип., уровень P / A).
- Максимальная оптическая мощность 0,5; 2; 3; 5; 10 Вт.

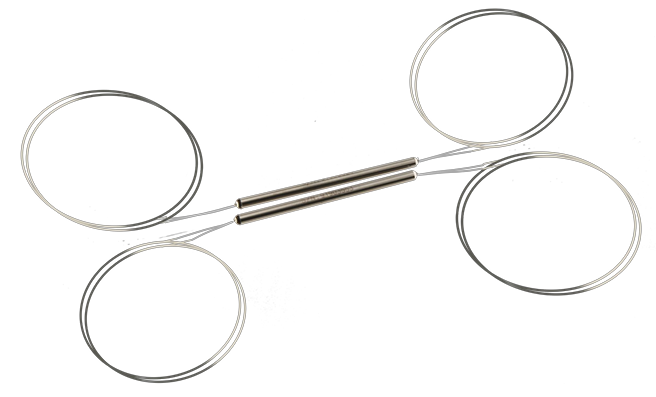

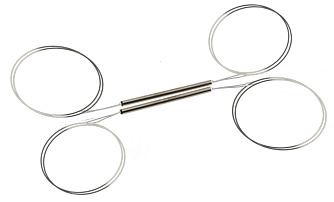

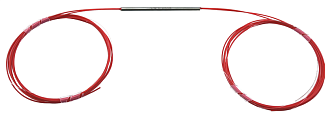

PM сплавной разветвитель DK Photonics PMFBTC-92 предназначен для деления линейно поляризованного излучения 920 нм, в том числе высокой мощности, на два канала без изменения состояния поляризации. Разветвитель изготавливается из волокна с сохранением поляризации по собственной технологии сплавления DK Photonics и работает по быстрой и медленной осям.
Разветвитель отличается низкими вносимыми потерями, компактными размерами и высоким коэффициентом экстинкции. Коэффициент деления выбирается по требованию заказчика. Основные области применения – оптические датчики и волоконно-оптические гироскопы.
Возможно изготовление разветвителя по спецификации заказчика с другими волоконными выводами, длиной волны, коэффициентом деления, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Работа по быстрой и медленной осям.
- Высокая стабильность и надежность.
Общие характеристики
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип | P | A | – |
| Конфигурация | 1x2 или 2x2 | – | |
| Центральная длина волны | 920 | нм | |
| Полоса пропускания | ±15 | нм | |
| Термическая стабильность | ≤0,005 | дБ/°C | |
| Максимальная оптическая мощность | 0,5; 2; 3; 5; 10 | Вт | |
| Максимально допустимая растягивающая нагрузка | 5 | Н | |
| Тип оптического волокна | PM780-HP | – | |
| Рабочая температура | −10…+70 | °C | |
| Температура хранения | −40…+85 | °C | |

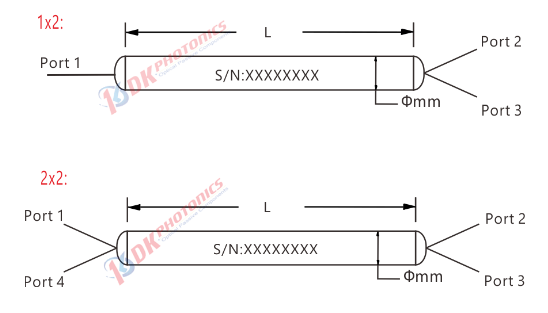

| Размеры (Ø×L) | 3,0×54 (волокно без оболочки) или 3,0×60 (свободная оболочка 0,9 мм) | мм | |
| Вносимые потери (тип.) | 0,4 | 0,6 | дБ |
| Вносимые потери (макс.) | 0,6 | 0,8 | дБ |
| Минимальный коэффициент экстинкции проходного порта | 18 | 17 | дБ |
| Минимальная направленность | 50 | 45 | дБ |
| Минимальные обратные потери | 50 | 45 | дБ |
Примечание
- Характеристики приведены для разветвителя без коннекторов. Разветвитель работает по обеим осям, блокировка оси не предусмотрена; по умолчанию коэффициент экстинкции измеряется по медленной оси. Все параметры измерены при комнатной температуре только на центральной длине волны.
- Коэффициент экстинкции указан для портов с коэффициентом деления более 10 %. Для ответвляющего порта с коэффициентом деления 5–10 % он на 2 дБ ниже; для ответвляющего порта с коэффициентом деления менее 5 % коэффициент экстинкции не нормируется, если нет особых требований. Для волокна Nufern PM1950 коэффициент экстинкции на 2 дБ ниже.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. Мощность, передаваемая через коннектор, должна быть менее 2 Вт. По умолчанию ключ коннектора совмещен с медленной осью.
- Допустимая мощность разветвителя: менее 2 Вт с коннекторами (FC), менее 5 Вт при сварке.
- Для мощности более 10 Вт используется корпус с теплоотводом.
- Для импульсных применений необходимо указать энергию импульса и пиковую мощность.
Допуск на коэффициент деления
Максимальный допуск на коэффициент деления в диапазоне 780–2100 нм на центральной длине волны:
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип | P | A | – |
| Коэффициент деления 1/99 | ±0,4 | ±0,6 | % |
| Коэффициент деления 2/98 | ±0,6 | ±0,8 | % |
| Коэффициент деления 5/95 | ±0,8 | ±1,0 | % |
| Коэффициент деления 10/90 | ±1,2 | ±2,0 | % |
| Коэффициент деления 20/80 | ±2,0 | ±2,5 | % |
| Коэффициент деления 30/70 | ±2,5 | ±3,5 | % |
| Коэффициент деления 40/60 | ±2,5 | ±3,5 | % |
| Коэффициент деления 50/50 | ±3,5 | ±5,0 | % |
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Когерентное детектирование
- Научные исследования.
