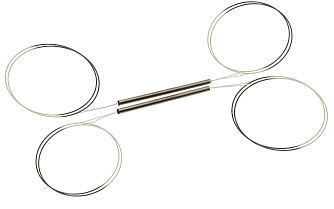

FBTWDM-633/780 - сплавные одномодовые мультиплексоры

Сплавные одномодовые мультиплексоры серии FBTWDM-633/780:
  • Длина волны 633 и 780 ±5 нм.
  • Конфигурация 1×2.
  • Вносимые потери ≤ 0,3 дБ.
  • Габариты Ø3 x 60 мм, Ø3 x 70 мм.

Производитель:  DK PHOTONICS

Сплавные одномодовые мультиплексоры DK Photonics серии FBTWDM-633/780 предназначены для объединения излучения двух длин волн в одном волокне. Двухцветные сплавные волоконные объединители, также известные как мультиплексоры с разделением по длине волны (WDM), имеют два входных волокна, каждое из которых принимает излучение одной из длин волн, и одно общее выходное волокно, на которое поступает излучение обеих длин волн.

Мультиплексоры рассчитаны на лазерные линии, широко используемые в биологических науках (life science), и подходят для двухцветной флуоресцентной визуализации на конфокальных и лазерных сканирующих микроскопах.

Особенности:

  • Низкие поляризационные потери.
  • Низкие вносимые потери.
  • Высокая изоляция между длинами волн.
  • Высокая стабильность и надежность.

Параметр Значение Ед. измерения
Длина волны 633/780 нм
Полоса пропускания ±5 нм
Вносимые потери ≤0,3 дБ
Изоляция ≥20 дБ
Поляризационные потери ≤0,2 дБ
Возвратные потери ≥55 дБ
Тип оптического волокна 630-HP –
Максимальная мощность 300 (с разъемами или с неизолированным волокном); 500 (со сварным соединением) мВт
Рабочая температура от –40 до +85 °C
Температура хранения от –50 до +85 °C

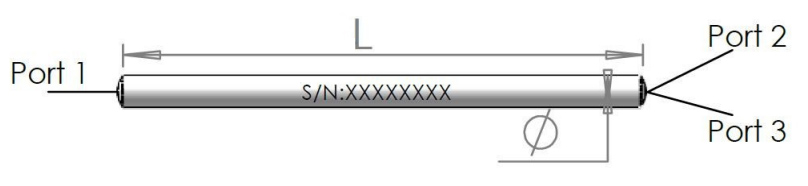

Размеры корпуса Ø3,0×60 (с неизолированным волокном); Ø3,0×70 (с волокном в свободной трубке 900 мкм) мм

Примечание

  • Приведенные характеристики относятся к устройству без разъемов и могут быть изменены без предварительного уведомления.
  • Другие характеристики и длины волн изготавливаются по запросу заказчика.
  • На каждый дополнительный разъем вносимые потери (IL) увеличиваются на 1,5 дБ, а возвратные потери (RL) снижаются на 5 дБ.

  • Волоконные лазеры.
  • Волоконные усилители.
  • Научные исследования.

Модель Описание Наличие
FBTWDM-102-633/780-90-10-FA Сплавной одномодовый мультиплексор. 1х2, 633/780 нм, 900 мкм, 1 м, FC/APC. Под заказ
FBTWDM-102-633/780-90-05-00 Сплавной одномодовый мультиплексор. 1х2, 633/780 нм, 900 мкм, 0,5 м, без коннекторов. Под заказ
FBTWDM-102-633/780-25-15-FP Сплавной одномодовый мультиплексор. 1х2, 633/780 нм, 250 мкм, 1,5 м, FC/PC. Под заказ
FBTWDM-102-633/780-25-20-FA Сплавной одномодовый мультиплексор. 1х2, 633/780 нм, 250 мкм, 2 м, FC/APC. Под заказ
FBTWDM-102-633/780-xx-xx-xx Сплавной одномодовый мультиплексор. 1х2, 633/780 нм, (Требуется указать параметры при заказе). Под заказ
