PMOC-4-13 - PM оптический циркулятор 1310 нм
- Оптический PM циркулятор 1310 нм.
- Четырехпортовая конфигурация.
- Низкие вносимые потери < 0,8 дБ.
- Высокая изоляция > 55 дБ.
- Коэффициент экстинкции > 20 дБ.
- Быстрая ось блокирована.
PM оптический циркулятор DK Photonics PMOC-4-13 предназначен для маршрутизации сигналов: излучение последовательно передается с порта 1 на порт 2, с порта 2 на порт 3 и с порта 3 на порт 4. Компактный высокоэффективный компонент направляет свет из входного волокна в выходное, а свет, возвращающийся по выходному волокну, отводит в следующий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал. Быстрая ось циркулятора заблокирована.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Компактные размеры.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Невысокая стоимость.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Ось | Быстрая ось заблокирована | – |
| Центральная длина волны | 1310 | нм |
| Количество портов | 4 | – |
| Уровень изоляции | Тип A | – |
| Рабочий диапазон длин волн | ±30 | нм |
| Изоляция при 23 °C (мин.) | 40 | дБ |
| Изоляция при 23 °C (тип.) | 50 | дБ |
| Изоляция при 23 °C (пиковая) | 55 | дБ |
| Вносимые потери при 23 °C (тип.) | 0,8 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,1 | дБ |
| Коэффициент экстинкции при 23 °C (мин.) | 20 | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи (мин.) | 50 | дБ |
| Максимальная оптическая мощность (суммарная входная, непрерывный режим) | 0,5; 1; 3 | Вт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | PM1300-XP Panda | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |

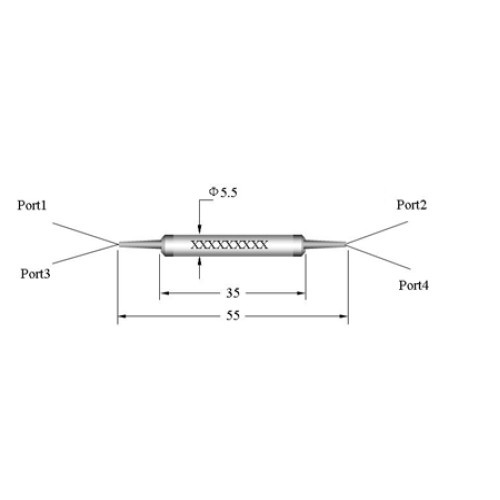

| Габаритные размеры | Ø5,5×35 | мм |
Примечание
- Характеристики приведены для циркулятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора ориентирован по медленной оси. Мощность излучения, проходящего через коннектор, должна быть менее 2 Вт.
- При работе в импульсном режиме сообщите при заказе энергию и пиковую мощность импульсов.
- Для работы с высокой мощностью применяется корпус с теплоотводом.
- При высокой мощности вносимые потери и изоляция несколько ухудшаются из-за поглощения излучения пластиной Фарадея и ее нагрева, но остаются в допустимых пределах.
- Волоконно-оптические инструменты.
- Волоконные датчики.
- Оборудование для обеспечения связи.
- Волоконно-оптические усилители.
- Когерентное обнаружение.
