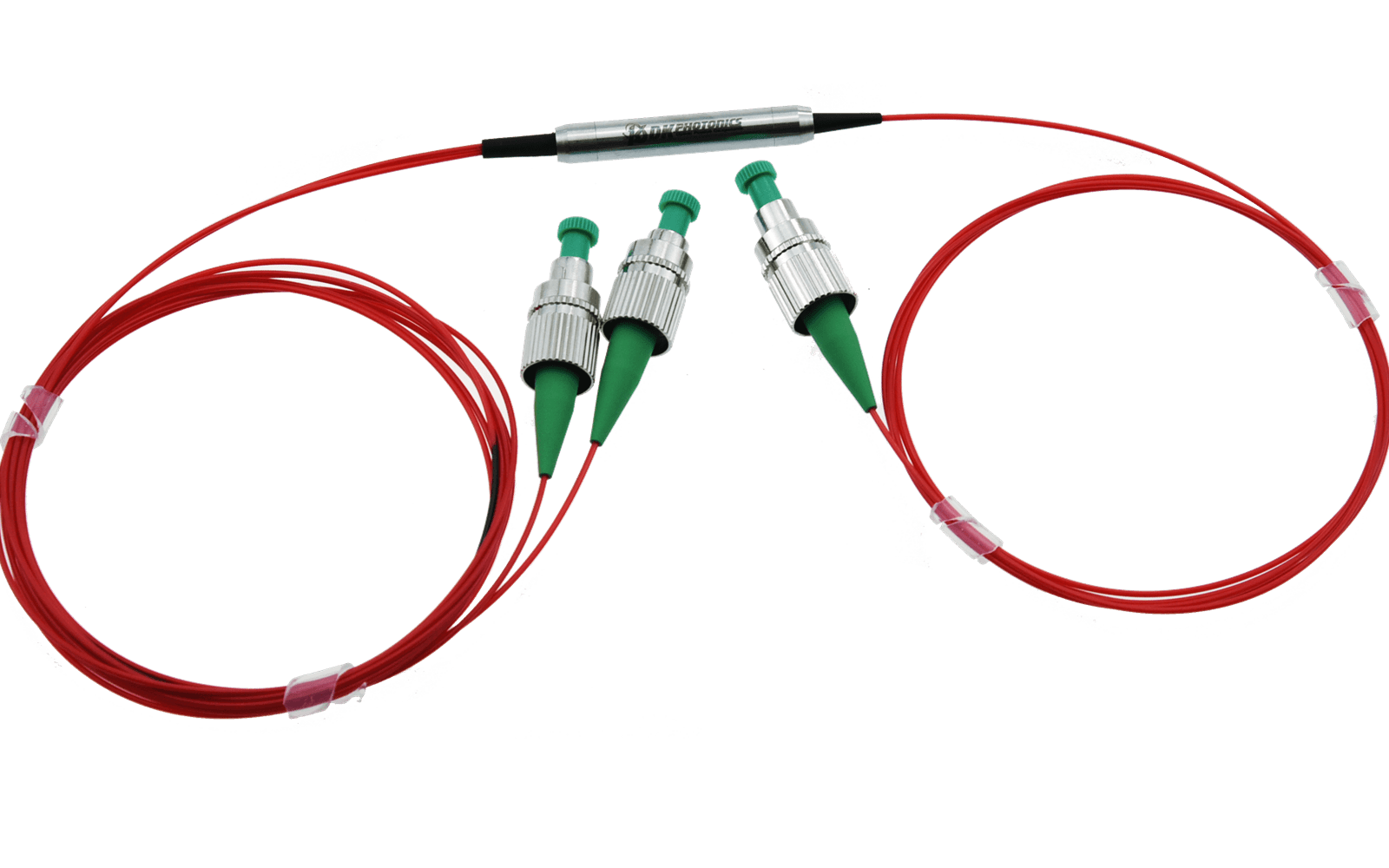

PMOC-3-1940 - PM оптические циркуляторы 1940 нм
- Оптический PM циркулятор 1940 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,2 дБ.
- Высокая изоляция > 16 дБ.
- Коэффициент экстинкции > 18 дБ.
- Быстрая ось блокирована.
PM оптический циркулятор DK Photonics PMOC-3-1940 предназначен для маршрутизации сигналов: излучение, поступающее на порт 1, передается на порт 2, а излучение, поступающее на порт 2, передается на порт 3. Компактный высокоэффективный компонент направляет свет из входного волокна в выходное, а свет, возвращающийся по выходному волокну, отводит в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал. Быстрая ось циркулятора заблокирована.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Компактные размеры.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Невысокая стоимость.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Ось | Быстрая ось заблокирована | – |
| Центральная длина волны | 1940 | нм |
| Количество портов | 3 | – |
| Уровень изоляции | Тип B | – |
| Рабочий диапазон длин волн | ±30 | нм |
| Изоляция в рабочем диапазоне при 23 °C (мин.) | 16 | дБ |
| Вносимые потери при 23 °C (тип.) | 1,2 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,5 | дБ |
| Коэффициент экстинкции при 23 °C (мин.) | 18 | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи (мин.) | 40 | дБ |
| Максимальная оптическая мощность (суммарная входная, непрерывный режим) | 0,5 | Вт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | PM1550 или PM1950, PM-GDF-10/130-2000-M | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габаритные размеры | Ø5,5×35 | мм |
Примечание
- Характеристики приведены для циркулятора без коннекторов.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора ориентирован по медленной оси.
- При работе в импульсном режиме сообщите при заказе энергию и пиковую мощность импульсов.
- Для работы с высокой мощностью применяется корпус с теплоотводом.
- Волоконно-оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Когерентное детектирование.
