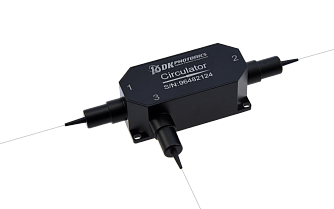

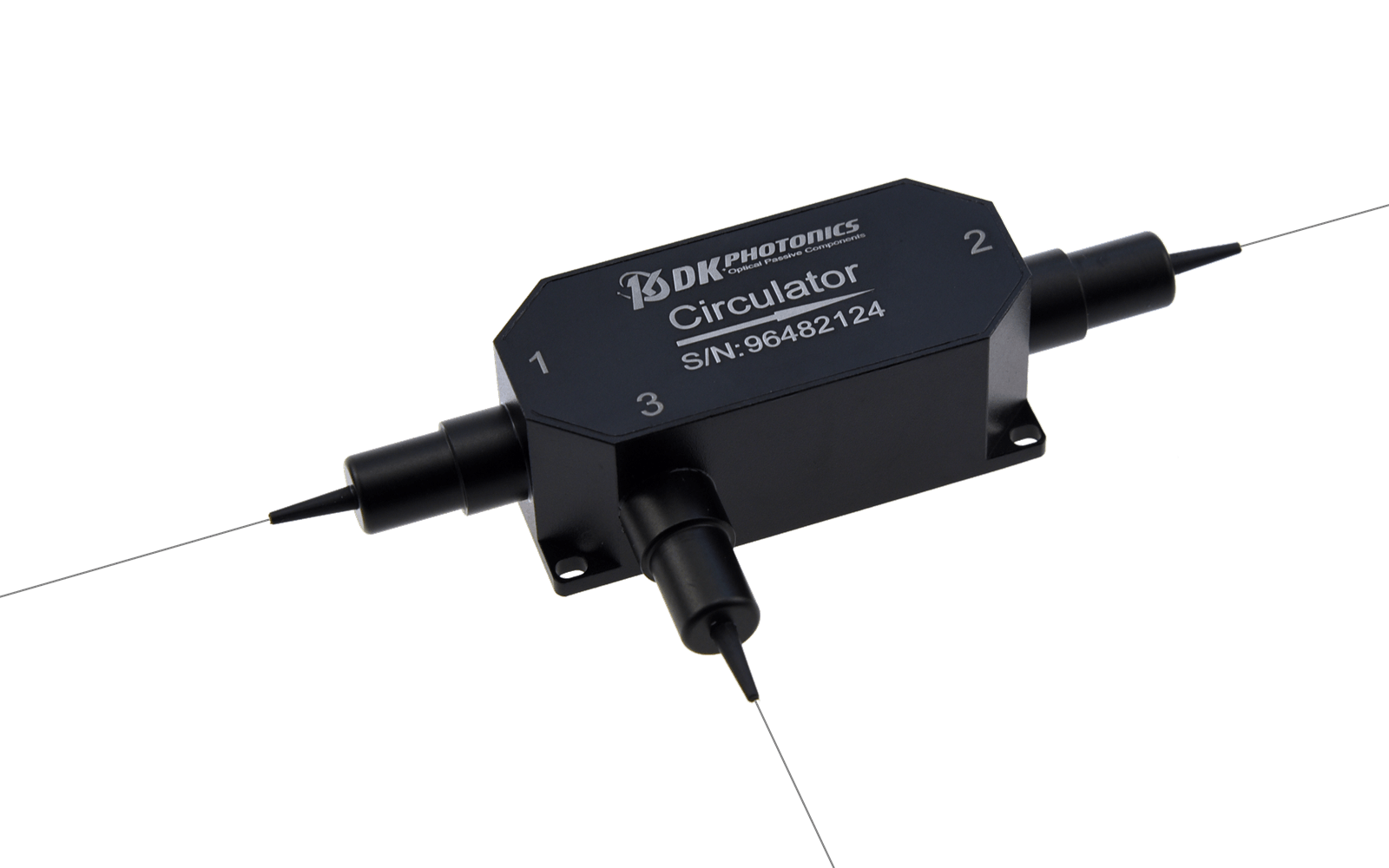

PMOC-3-93 - TGG PM оптические циркуляторы, 930 нм
- TGG оптический PM циркулятор 930 нм
- Трехпортовая конфигурация
- Низкие вносимые потери < 1,0 дБ
- Высокая изоляция > 26 дБ
- Коэффициент экстинкции > 20 дБ
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 930 | нм | |
| Рабочий диапазон длин волн | +/- 10 | нм | |
| Изоляция (тип.) | 26 | дБ | |
| Изоляция (мин.) | 22 | дБ | |
| Вносимые потери (тип.) | 1,0 | дБ | |
| Вносимые потери (макс.) | 1,5 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ | |
| Коэффициент экстинкции (мин.) | 18 (тип B), 20 (тип F) | дБ | |
| Максимальная оптическая мощность (CW) |
0.5, 3, 5, 10 |
Вт | |
|
Максимальная оптическая мощность (нс импульсы) |
10, 20 | кВт | |
| Тип волокна |
PM780-HP (другие по запросу) |
- | |
| Рабочий диапазон температур | 0 ~ +60 | ℃ | |
| Диапазон температур хранения | - 10 ~ +75 | ℃ | |
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже.
- Оптические усилители
- Волоконно-оптические датчики
- Тестирование и измерения
- Когерентное детектирование
| Порт | Центральная длина волны |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3 - 3-портовый |
93 - 930 нм ХХ - другое |
L - <0,5 Вт 1 - 1 Вт 3 - 3 Вт 5 - 5 Вт 10 - 10 Вт |
P78 - PM780-HP XX - другое |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободное волокно ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC ХХ - другое |
