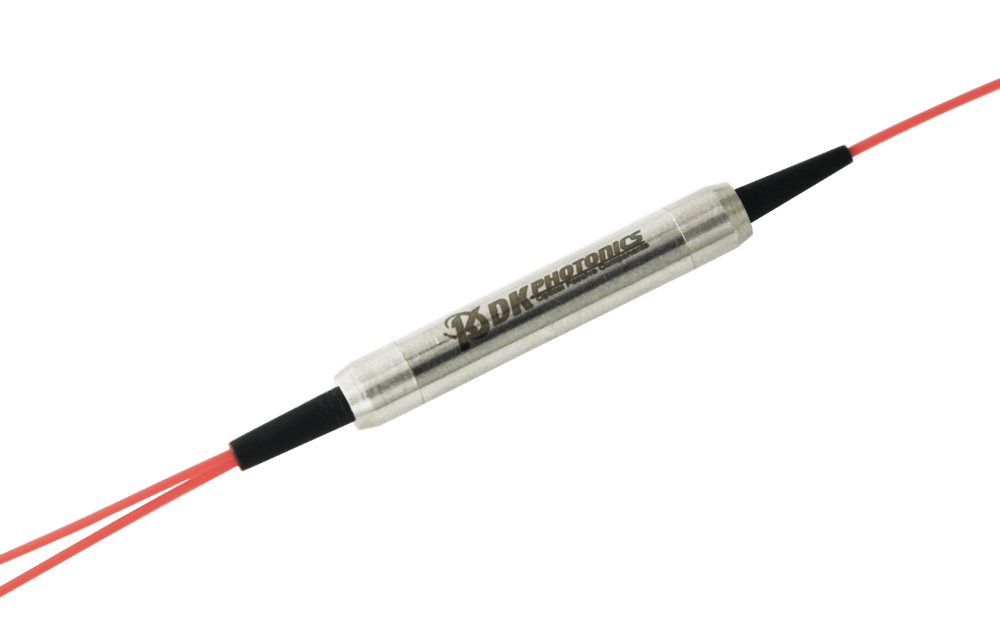

IPBC/PBS-13 - делитель/объединитель поляризации излучения с изолятором 1310 нм
- Конфигурация 1x2, 2x1.
- Длина волны 1310 ± 40 нм.
- Рабочая мощность до 10 Вт.
- Вносимые потери < 0,7 дБ.
- Коэффициент экстинкции > 20 дБ.
- Изоляция > 42 дБ.
Делитель/объединитель поляризации излучения с изолятором DK Photonics серии IPBC/PBS-13 предназначен для объединения излучения двух входных PM волокон в одно выходное волокно, а также для деления излучения входного волокна на два выходных волокна с ортогональными состояниями поляризации.
DK Photonics выпускает широкий ряд делителей/объединителей поляризации излучения с изолятором (IPBS/C) с допустимой мощностью от 300 мВт до 10 Вт (другие значения по запросу) и центральной длиной волны от 1064 до 2050 нм.
Если стандартное исполнение не отвечает требованиям, возможно изготовление изделия по индивидуальной спецификации: с нестандартными волоконными выводами, рабочей длиной волны, допустимой мощностью и другими параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип изолятора | Одноступенчатый | Двухступенчатый | – |
| Рабочая длина волны | 1310 | нм | |
| Диапазон длин волн | ±40 | нм | |
| Вносимые потери (тип.) | 0,60 | 0,70 | дБ |
| Вносимые потери (макс.) | 0,90 | 1,00 | дБ |
| Пиковая изоляция при 23 °C (тип.) | 42 | 55 | дБ |
| Изоляция при 23 °C (мин.) | 28 | 42 | дБ |
| Коэффициент экстинкции (мин.) | 20 | дБ | |
| Обратные потери | >50 | дБ | |
| Направленность | >50 | дБ | |
| Максимальная оптическая мощность | 0,5; 1; 2; 3; 5; 10 | Вт | |
| Максимально допустимая растягивающая нагрузка | <5 | Н | |
| Тип волокна (порты 1 и 2) | PM1300-XP | – | |
| Тип волокна (порт 3) | SMF-28e или PM1300-XP | – | |
| Рабочий диапазон температур | −5…+70 | °C | |
| Диапазон температур хранения | −40…+85 | °C | |
| Габариты | Ø5,5×35 (<10 Вт); 60×12×8 (>10 Вт) | мм | |
Примечание
- Характеристики приведены для изделия без коннекторов. Все параметры измерены при комнатной температуре.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью. Мощность, передаваемая через коннектор, – менее 2 Вт.
- Для высокомощных применений используется корпус с теплоотводом.
- Высокомощные волоконные лазеры.
- Оптические сенсорные системы.
- Когерентные телекоммуникационные системы.
- Компенсаторы поляризационной модовой дисперсии.
- Поляризационное мультиплексирование/демультиплексирование.
