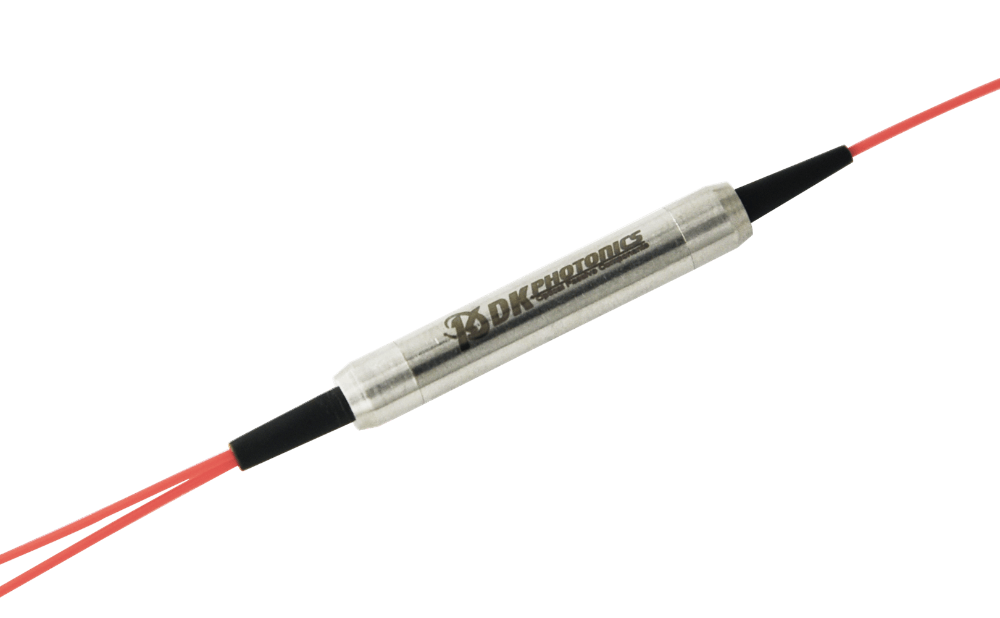

IPBC/PBS-1940 - делитель/объединитель поляризации излучения с изолятором 1940 нм
- Конфигурация 1x2, 2x1.
- Длина волны 1940 ± 40 нм.
- Рабочая мощность до 10 Вт.
- Вносимые потери < 1,2 дБ.
- Коэффициент экстинкции > 20 дБ.
- Изоляция > 20 дБ.
Делитель/объединитель поляризации излучения с изолятором DK Photonics серии IPBC/PBS-1940 предназначен для объединения излучения двух входных PM волокон в одно выходное волокно, а также для деления излучения входного волокна на два выходных волокна с ортогональными состояниями поляризации.
DK Photonics выпускает широкий ряд делителей/объединителей поляризации излучения с изолятором (IPBS/C) с допустимой мощностью от 300 мВт до 10 Вт (другие значения по запросу) и центральной длиной волны от 1064 до 2050 нм.
Если стандартное исполнение не отвечает требованиям, возможно изготовление изделия по индивидуальной спецификации: с нестандартными волоконными выводами, рабочей длиной волны, допустимой мощностью и другими параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип изолятора | Одноступенчатый | Двухступенчатый | – |
| Рабочая длина волны | 1940 | нм | |
| Диапазон длин волн | ±40 | нм | |
| Вносимые потери (тип.) | 1,10 | 1,20 | дБ |
| Вносимые потери (макс.) | 1,30 | 1,50 | дБ |
| Пиковая изоляция при 23 °C (тип.) | 20 | 40 | дБ |
| Изоляция при 23 °C (мин.) | 16 | 35 | дБ |
| Коэффициент экстинкции (мин.) | 20 | дБ | |
| Обратные потери | >50 | дБ | |
| Направленность | >50 | дБ | |
| Максимальная оптическая мощность | 0,5; 1; 2; 3; 5; 10 | Вт | |
| Максимально допустимая растягивающая нагрузка | <5 | Н | |
| Тип волокна (порты 1 и 2) | PM1550 Panda или PM1950 (как у порта 3) | – | |
| Тип волокна (порт 3) | SMF-28e, SM1950 или PM1950 | – | |
| Рабочий диапазон температур | −5…+70 | °C | |
| Диапазон температур хранения | −40…+85 | °C | |
| Габариты | Ø5,5×35 (<5 Вт); 60×12×8 (>5 Вт) | мм | |
Примечание
- Характеристики приведены для изделия без коннекторов. Все параметры измерены при комнатной температуре.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью. Мощность, передаваемая через коннектор, – менее 2 Вт.
- Для высокомощных применений используется корпус с теплоотводом.
- Высокомощные волоконные лазеры.
- Оптические сенсорные системы.
- Когерентные телекоммуникационные системы.
- Компенсаторы поляризационной модовой дисперсии.
- Поляризационное мультиплексирование/демультиплексирование.
