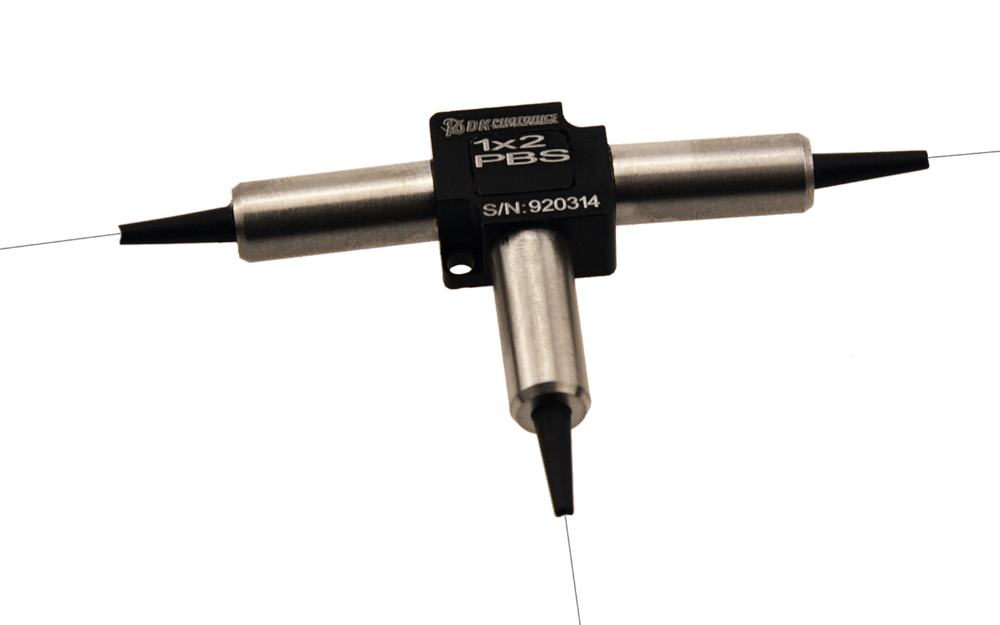

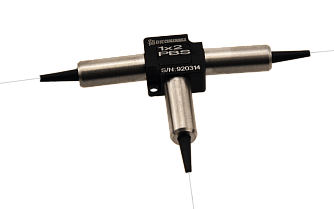

PBC/PBS-525 - делитель/объединитель поляризации излучения 525 нм
PBC/PBS-525 - серия оптических делителей/объединителей поляризации излучения.
- Конфигурация 1х2, 2х1.
- Длина волны 525 ± 10 нм.
- Рабочая мощность до 100 мВт.
- Вносимые потери < 1,0 дБ.
- Коэффициент экстинкции > 20 дБ.
Производитель: DK PHOTONICS
Делитель/объединитель поляризации излучения DK Photonics PBC/PBS-525 предназначен для объединения излучения двух входных PM волокон в одно выходное волокно, а также для деления излучения входного волокна на два выходных волокна с ортогональными состояниями поляризации.
DK Photonics выпускает широкий ряд делителей/объединителей поляризации излучения с допустимой мощностью от 300 мВт до 10 Вт (другие значения по запросу) и центральной длиной волны от 480 до 2100 нм.
Если стандартное исполнение не отвечает требованиям, возможно изготовление делителя/объединителя по индивидуальной спецификации: с нестандартными волоконными выводами, рабочей длиной волны, допустимой мощностью и другими параметрами.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип | P | – |
| Рабочая длина волны | 525 | нм |
| Диапазон длин волн | ±10 | нм |
| Вносимые потери (тип.) | 1,0 | дБ |
| Вносимые потери (макс.) | 1,5 | дБ |
| Коэффициент экстинкции (мин.) | 20 | дБ |
| Обратные потери | >50 | дБ |
| Направленность | >50 | дБ |
| Максимальная оптическая мощность | 100 | мВт |
| Максимально допустимая растягивающая нагрузка | <5 | Н |
| Тип волокна (порт 3) | SM 460-HP или PM460-HP | – |
| Тип волокна (порты 1 и 2) | PM460-HP | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
| Габариты | 14×12×8 | мм |
Примечание
- Характеристики приведены для изделия без коннекторов. Все параметры измерены при комнатной температуре.
- При использовании коннекторов вносимые потери увеличиваются на 1,5 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции снижается на 2 дБ. По умолчанию ключ коннектора совмещен с медленной осью.
- Поскольку распространение излучения обратимо в обоих направлениях, объединитель поляризации (PBC) может использоваться и как делитель (PBS).
- Поляризационное мультиплексирование/демультиплексирование.
- Высокомощные волоконные лазеры.
- Оптические сенсорные системы.
- Когерентные телекоммуникационные системы.
- Компенсаторы поляризационной модовой дисперсии.
