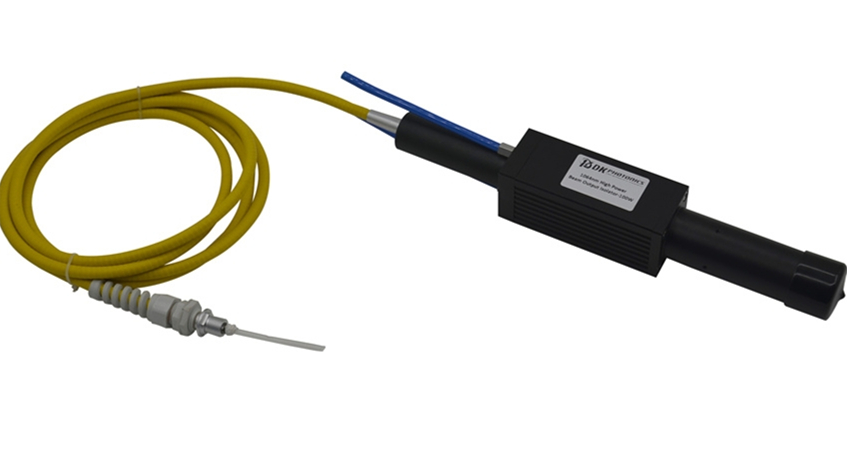

PMHPCBI-64 - оптоволоконный изолятор с выводом в свободное пространство

  • Оптоволоконный изолятор 1064 нм
  • Эффективность передачи > 90 %
  • Высокая изоляция > 33 дБ
  • Диаметр выходного пучка 8 мм
  • Коэффициент экстинкции > 18 дБ
  • Высокая надежность и стабильность
  • Оптическая мощность до 150 Вт
Производитель:  DK PHOTONICS


Параметр Значение Ед. измерения
Центральная длина волны 1064 нм
Рабочий диапазон длин волн +/- 10 нм
Пиковая изоляция (тип.) 33 дБ
Изоляция (мин.) 26 дБ
Эффективность передачи 90 %
Обратные потери (мин.) 50 дБ
Коэффициент экстинкции
18 (обе оси рабочие); 20 (быстрая ось блокирована)
дБ
Выходной диаметр пучка 8 +/- 1 мм
M2 10 %
Максимальная оптическая мощность (CW) 100; 150 Вт
Максимальная пиковая мощность
100 кВт
Тип волокна (мощность < 20 Вт)
10/125 DCF, 20/130 DCF
-
Тип волокна (мощность > 20 Вт)
25/250 DC, 30/250 DC, 20/400 DC или по запросу
-
Рабочий диапазон температур 0 ~ + 50
Диапазон температур хранения - 20 ~ + 75

  • Волоконно-оптические лазеры
  • Волоконно-оптические усилители
  • Тестирование и измерения

Формирование партномера (артикула) для заказа
PMHPCBI-B/F-1-2-3-4-5-6
B/F: Выравнивание осей
1: Длина волны
2: Мощность
3: Тип мощности
4: Тип волокна
5: Защитное покрытие волокна и длина (A)
6: Длина волокна
