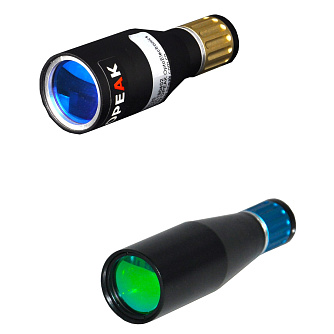

ADL - регулируемые оптические коллиматоры
Регулируемые оптические коллиматоры серии ADL предназначены для создания коллимированного, сходящегося или расходящегося пучка.
- Диапазон длин волн: 350 - 700 нм, 600 - 1050 нм, 1050 - 1700 нм.
- Фокусное расстояние: 2,3 - 10,4 мм.
- Диаметр пучка: 0,49 - 1,97 мм.
- Коннекторы: FC/PC или APC.
Коллиматоры с регулируемым фокусом серии ADL позволяют настраивать расстояние между линзой и торцом волокна (рабочим отрезком), что дает возможность формировать выходной пучок в коллимированном, расходящемся или сходящемся состоянии. Одиночная линза или линзовый блок перемещаются относительно корпуса коллиматора с помощью регулировочного ключа.
Диапазон фокусных расстояний составляет от 2,7 до 20 мм, диаметр пучка — от 0,5 до 3,6 мм (по уровню 1/e² гауссова распределения интенсивности). Линзы с обеих сторон имеют просветляющее покрытие. Коллиматор совместим по переднему торцу с фокусаторами серии 5M или поляризаторами серии 5PF. По запросу доступно немагнитное исполнение корпуса из титанового сплава. Серия выпускается в исполнениях -A, -B и -C, охватывающих диапазон длин волн от видимого до ближнего ИК-излучения.
Особенности:
- Система на основе одиночной линзы или группы линз с просветляющим покрытием.
- Возможность регулировки расстояния до объекта.
- Корпус из немагнитного титанового сплава.
- Широкий рабочий диапазон длин волн.
| Модель |
Фокусное расстояние (мм) |
NA | Апертура (мм) |
Диаметр пучка (мм) |
Угол расходимости (мрад) | Диапазон длин волн | Оптический разъем |
|---|---|---|---|---|---|---|---|
|
ADL-2-75
|
2,4 | 0,75 | 3,6 | 0,49 | 1,67 | A | FC/PC или FC/APC |
|
ADL-3-89
|
2,8 | 0,89 | 5 | 0,56 | 1,43 | A | FC/PC или FC/APC |
|
ADL-4-71
|
3,6 | 0,71 | 5,1 | 0,72 | 1,11 | A | FC/PC или FC/APC |
|
ADL-4-46
|
4 | 0,46 | 3,7 | 0,81 | 1 | A | FC/PC или FC/APC |
|
ADL-5-17
|
4,6 | 0,17 | 1,6 | 0,92 | 0,87 | A | FC/PC или FC/APC |
|
ADL-6-34
|
5,5 | 0,34 | 3,7 | 1,11 | 0,73 | A | FC/PC или FC/APC |
|
ADL-7-34
|
6,7 | 0,34 | 4,5 | 1,35 | 0,6 | A | FC/PC или FC/APC |
|
ADL-8-56
|
7,2 | 0,56 | 8 | 1,45 | 0,56 | A | FC/PC или FC/APC |
|
ADL-11-27
|
9,8 | 0,27 | 5,2 | 1,97 | 0,41 | A | FC/PC или FC/APC |
|
ADL-11-28
|
9,8 | 0,28 | 5,5 | 1,97 | 0,41 | A | FC/PC или FC/APC |
|
ADL-11-34
|
9,8 | 0,34 | 6,7 | 1,97 | 0,41 | A | FC/PC или FC/APC |
|
ADL-2-78
|
2,3 | 0,78 | 3,6 | 0,49 | 2 | B | FC/PC или FC/APC |
|
ADL-3-96
|
2,6 | 0,96 | 5 | 0,56 | 1,77 | B | FC/PC или FC/APC |
|
ADL-4-77
|
3,3 | 0,77 | 5,1 | 0,72 | 1,39 | B | FC/PC или FC/APC |
|
ADL-4-49
|
3,8 | 0,49 | 3,7 | 0,81 | 1,21 | B | FC/PC или FC/APC |
|
ADL-5-19
|
4,3 | 0,19 | 1,6 | 0,92 | 1,07 | B | FC/PC или FC/APC |
|
ADL-6-36
|
5,1 | 0,36 | 3,7 | 1,11 | 0,9 | B | FC/PC или FC/APC |
|
ADL-7-36
|
6,2 | 0,36 | 4,5 | 1,35 | 0,74 | B | FC/PC или FC/APC |
|
ADL-8-6
|
6,7 | 0,6 | 8 | 1,45 | 0,69 | B | FC/PC или FC/APC |
|
ADL-11-29
|
9,1 | 0,29 | 5,2 | 1,97 | 0,51 | B | FC/PC или FC/APC |
|
ADL-11-30
|
9,1 | 0,3 | 5,5 | 1,97 | 0,51 | B | FC/PC или FC/APC |
|
ADL-11-37
|
9,1 | 0,37 | 6,7 | 1,97 | 0,51 | B | FC/PC или FC/APC |
|
ADL-2-69
|
2,6 | 0,69 | 3,6 | 0,49 | 4 | C | FC/PC или FC/APC |
|
ADL-3-83
|
3 | 0,83 | 5 | 0,56 | 3,47 | C | FC/PC или FC/APC |
|
ADL-4-67
|
3,8 | 0,67 | 5,1 | 0,72 | 2,74 | C | FC/PC или FC/APC |
|
ADL-4-43
|
4,3 | 0,43 | 3,7 | 0,81 | 2,42 | C | FC/PC или FC/APC |
|
ADL-5-17
|
4,8 | 0,17 | 1,6 | 0,92 | 2,17 | C | FC/PC или FC/APC |
|
ADL-6-32
|
5,8 | 0,32 | 3,7 | 1,11 | 1,79 | C | FC/PC или FC/APC |
|
ADL-7-32
|
7,1 | 0,32 | 4,5 | 1,35 | 1,46 | C | FC/PC или FC/APC |
|
ADL-8-53
|
7,6 | 0,53 | 8 | 1,45 | 1,37 | C | FC/PC или FC/APC |
|
ADL-11-25
|
10,4 | 0,25 | 5,2 | 1,97 | 1 | C | FC/PC или FC/APC |
|
ADL-11-26
|
10,4 | 0,26 | 5,5 | 1,97 | 1 | C | FC/PC или FC/APC |
|
ADL-11-32
|
10,4 | 0,32 | 6,7 | 1,97 | 1 | C | FC/PC или FC/APC |
Диапазон длин волн: тип A — 350-700 нм, тип B — 600-1050 нм, тип С —1050-1700 нм.
- Ввод и вывод излучения в свободное пространство.
- Юстировка оптических трактов при сборке приборов.
- Лазерные измерительные системыВвод и вывод излучения в свободное пространство.
