APP - волоконные оптические коллиматоры с сохранением поляризации
Одномодовые волоконные асферические коллиматоры с сохранением поляризации серии APP предназначены для преобразования расходящегося светового пучка в коллимированный пучок с параллельными лучами.
- Диапазон длин волн: 633 - 1550 нм.
- Диаметр перетяжки: 0,4 - 1 мм.
- Фокусное расстояние: 2 - 4,73 мм.
- Коэффициент экстинкции: 20 дБ.

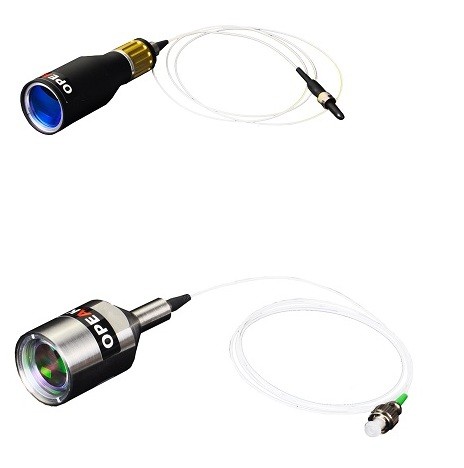

Коллиматоры серии APP (поляризационно-сохраняющие, с асферической линзой) предназначены для коллимации пучка, выходящего из поляризационно-сохраняющего одномодового волокна, и состоят из корпуса из нержавеющей стали (или титанового сплава) и асферической линзы. Каждый коллиматор поставляется с одномодовым PM-пигтейлом длиной 1 м и обеспечивает дифракционно-ограниченное качество пучка на расчётной длине волны.
Торец волокна со стороны коллимирующей асферической линзы отполирован под углом 8°; обе поверхности линзы имеют просветляющее покрытие, что позволяет максимально снизить отражение на расчётной длине волны (обратные потери> 60 дБ). Благодаря тому, что фокусное расстояние меньше 5 мм, отклонение, вызванное скосом торца волокна, пренебрежимо мало, поэтому корпус таких версий выполнен прямым.
Особенности:
- Оптимальная работа на расчетной длине волны.
- Система на основе одномодового волокна длиной один метр и асферической линзы с AR-покрытием.
- Обратные потери > 60 дБ.
- Оптическое волокно с сохранением поляризации.
| Модель | Длина волны (нм) | Диаметр перетяжки пучка (мм) | Угол расходимости (мрад) | Фокусное расстояние (мм) | Наружный диаметр (мм) | Тип волокна |
|---|---|---|---|---|---|---|
|
APP1-633
|
633 | 0.8 | 1.0 | 4.59 | 5.7 | PM630 |
|
APP05-780
|
780 | 0.4 | 2.7 | 2 | 4 | PM780 |
|
APP1-780
|
780 | 0.9 | 1.1 | 4.63 | 5.7 | PM780 |
|
APP1-980
|
980 | 0.9 | 1.4 | 4.66 | 5.7 | PM980 |
|
APP1-1064
|
1064 | 1.0 | 1.4 | 4.67 | 5.7 | PM980 |
|
APP05-1550
|
1550 | 0.4 | 4.9 | 2.05 | 4 | PM1550 |
|
APP1-1550
|
1550 | 0.9 | 2.1 | 4.73 | 5.7 | PM1550 |
- Волоконно-оптическая связь и передача данныx.
- Лазерные системы и оптическая накачка.
- Оптическая метрология и интерферометрия.
- Спектроскопия и аналитическое оборудование.
- Оптические изоляторы, циркуляторы, модуляторы.
