COLL-D-13 - одномодовый двухволоконный коллиматор 1310 нм
COLL-D - серия одномодовых оптических коллиматоров от DK Photonics с превосходной стабильностью и надежностью, низкими вносимыми потерями и широким выбором различных форм-факторов.
- Длина волны: 1310 нм.
- Рабочее расстояние: до 50 мм.
- Вносимые потери: < 0,4 дБ.
- Тип волокна: SM.
- Тип линзы: C или G.
- Оптическая мощность: до 10 Вт.
- Двухволоконный.
Производитель: DK PHOTONICS
Одномодовый двухволоконный коллиматор серии COLL-D-1310 является базовым элементом для встраиваемых волоконно-оптических компонентов, таких как циркуляторы и волоконные мультиплексоры WDM. Коллиматор отличается низкими поляризационно-зависимыми потерями (PDL), низкими вносимыми потерями и высоким уровнем возвратных потерь. Уникальная технология обработки и высококачественное просветляющее (AR) покрытие позволяют использовать коллиматор при повышенных уровнях оптической мощности.
Особенности:
- Низкие вносимые потери.
- Компактная конструкция.
- Широкий рабочий диапазон длин волн.
- Высокая надёжность и стабильность.
Режимы работы
| Параметр |
Значение |
Ед. измерения | |||
|---|---|---|---|---|---|
| Рабочая длина волны |
1310, 1550 |
нм | |||
| Рабочий диапазон длин волн | ±50 | нм | |||
| Тип работы | Пропускание | Отражение | - | ||
| Рабочее расстояние | 5 – 10 | 11 – 30 | 31 – 50 |
0 для G-линзы; 2,4 для C-линзы |
мм |
| Макс. вносимые потери | 0,2 | 0,3 | 0,4 | 0,2 | дБ |
| Макс. PDL | 0,15 | дБ | |||
| Мин. обратные потери | 55 | дБ | |||
| Тип волокна |
SMF-28e |
- | |||
|
Макс. мощность обработки |
0,5; 1; 3; 5; 10 |
Вт | |||
| Рабочая температура | -5 – +70 |
℃ |
|||
| Температура хранения |
-40 – +85 |
℃ |
|||
|

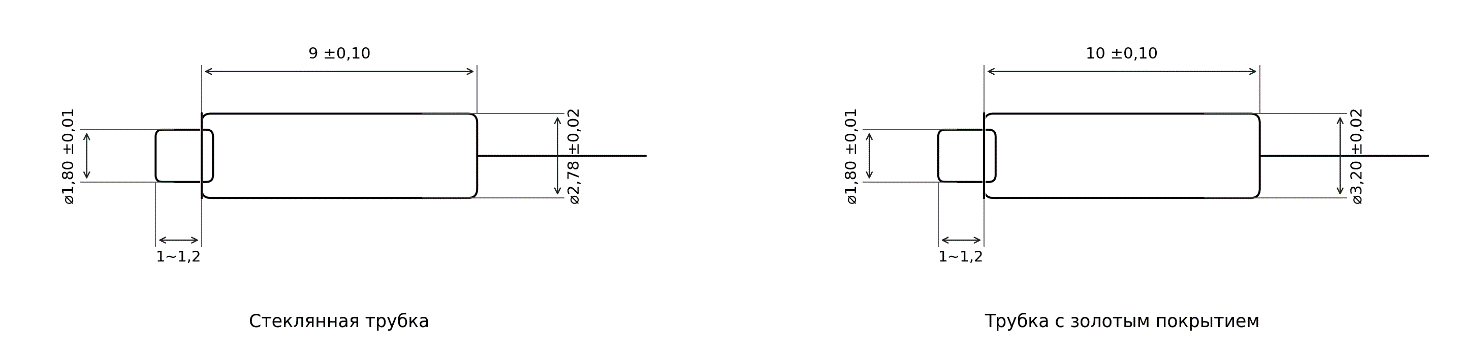

Габариты (стеклянная трубка) |
Ø2,78x9 или по запросу |
мм | |||
| Габариты (металлический держатель) |
Ø3,2x10 или по запросу |
мм | |||
- Циркуляторы.
- Мультиплексоры WDM.
- Ответвители (Coupler).
- Обработка сигналов.
Артикул: COLL-D-1-2-3-4-5-6-7-8-9 (D — двухволоконное исполнение)
| Длина волны | Рабочее расстояние | Рабочая мощность | Тип работы | Тип линзы | Диаметр вывода | Длина волокна | Коннектор | Габариты |
|---|---|---|---|---|---|---|---|---|
|
13: 1310 нм 85: 1480 нм XX: другое |
0: 0 мм 5: 5 мм 10: 10 мм |
L: <0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
T: Пропускание R: Отражение |
C: C-линза G: G-линза |
25: 250мкм bare fiber 90: 900мкм loose fiber XX: другое |
10: 1,0м 13: 1,3м 15: 1,5м 20: 2,0м XX: другое |
00: нет FP: FC/PC FA: FC/APC SA: SC/APC LA: LC/APC XX: другое |
3.2x10 2.78x9 |
| Модель | Описание | Наличие | |
|---|---|---|---|
| COLL-D-13 | Оптический коллиматор, SM, двухволоконный, 1310 нм (требуется указать параметры) | Под заказ |
