COLL-D-850 - одномодовые оптические коллиматоры с двойным волокном

COLL-D - серия одномодовых оптических коллиматоров от DK Photonics с превосходной стабильностью и надежностью,  низкими вносимыми потерями и широким выбором различных форм-факторов.
  • Длина волны: 850 нм
  • Рабочее расстояние: до 50 мм
  • Вносимые потери: < 0,5 дБ
  • Тип волокна: SM
  • Тип линзы: C или G
  • Оптическая мощность: до 5 Вт
  • Двухволоконный
Производитель:  DK PHOTONICS


Параметр Значение
Ед. измерения
Рабочая длина волны 850 (другие по запросу)
нм
Рабочий диапазон длин волн ±50 нм

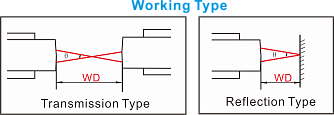

Тип работы Пропускание Отражение -
Рабочее расстояние 5 – 10 11 – 30 31 – 50 0 для G-линзы;
2,4 для C-линзы
мм
Макс. вносимые потери 0,3 0,4 0,5 0,3 дБ
Макс. PDL 0,15 дБ
Мин. обратные потери 55 дБ
Тип волокна 780-HP
-
Макс. мощность обработки
0,5; 1; 3; 5; 10
Вт
Рабочая температура -5 – +70
Температура хранения -40 – +85

Габариты (Glass)
Ø2,78x9 или по запросу
мм
Габариты (Metal) Ø3,2x10 или по запросу
мм

  • Изоляторы
  • Циркуляторы
  • Переключатели
  • WDM
  • Вывод излучения

Модель Описание
COLL-D-850-Х-Х-Х-Х-Х-Х-Х-Х Оптический коллиматор, SM, двухволоконный, 850 нм (требуется указать параметры)
COLL-D-850-0-0,5-T-C-25-10-00-3,2x10 Оптический коллиматор, SM, двухволоконный, 850 нм, 0 мм, 0.5 В, пропускание, C-линза, 250 мкм, 1 м, без разъема, 3.2x10
COLL-D-850-10-5-R-G-90-20-LA-2,78x9 Оптический коллиматор, SM, двухволоконный, 850 нм, 10 мм, 5 В, отражение, G-линза, 900 мкм, 2 м, LC/APC, 2.78x9
