COLL-S-15 - одномодовые оптические коллиматоры 1550 нм
COLL-S - серия одномодовых оптических коллиматоров от DK Photonics с превосходной стабильностью и надежностью, низкими вносимыми потерями и широким выбором различных форм-факторов.
- Длина волны: 1550 нм.
- Рабочее расстояние: до 100 мм.
- Вносимые потери: < 0,3 дБ.
- Тип волокна: SM.
- Тип линзы: C или G.
- Оптическая мощность: до 10 Вт.
- Одноволоконный.
Производитель: DK PHOTONICS
Одномодовый волоконный коллиматор серии COLL-S-15 является базовым элементом для встраиваемых волоконно-оптических компонентов, таких как оптические изоляторы и волоконные мультиплексоры WDM. Коллиматор отличается низкими вносимыми потерями и высоким уровнем возвратных потерь. Уникальная технология обработки и высококачественное просветляющее (AR) покрытие позволяют использовать коллиматор при повышенных уровнях оптической мощности.
Особенности:
- Низкие вносимые потери.
- Низкие поляризационно-зависимые потери (PDL).
- Компактная конструкция.
- Широкий рабочий диапазон длин волн.
- Высокая надёжность и стабильность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Тип
|
Стандартное исполнение | Исполнение с увеличенной рабочей дистанцией | |
|
Рабочая длина волны
|
1310,1550 | 1310,1550 | нм |
|
Диапазон рабочих длин волн
|
±30 | ±30 | нм |
|
Макс. Рабочее расстояние
|
20 | 50–100 (C-линза) | мм |
|
Класс точности
|
P / A | A | - |
|
Макс. вносимые потери (λc)
|
0,20 (P) / 0,25 (A) | 0,30 | дБ |
|
Диаметр перетяжки пучка
|
0,35 | 0,45 | мм |
|
Мин. обратные потери
|
60 (P) / 55 (A) | 55 | дБ |
|
Тип волокна
|
SMF-28e | SMF-28e | - |
|
Макс. рабочая мощность
|
0,5; 1; 3; 5;10 | 0,5; 1; 3; 5;10 | Вт |
|
Рабочая температура
|
−5 – +70 | −5 – +70 | °C |
|
Температура хранения
|
−40 – +85 | −40 – +85 | °C |
|

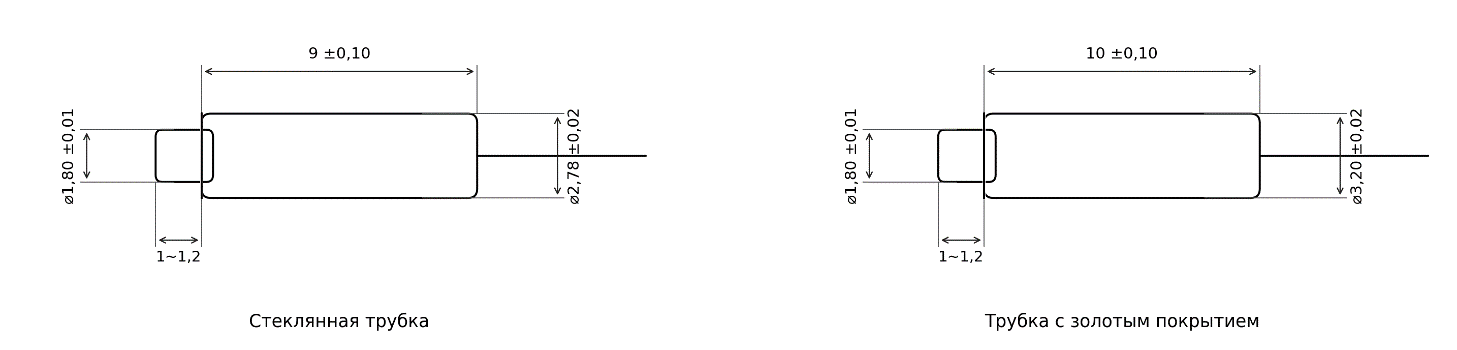

Габариты
|
Ø2,78×L9 (стеклянная трубка) | - | мм |
|
Габариты
|
Ø3,2×L10 (металл), Ø1,4×L6 (металл) | - | мм |
- Изоляторы.
- Циркуляторы.
- Оптические переключатели.
- Мультиплексоры WDM.
- Обработка сигналов.
Артикул: COLL-S-1-2-3-4-5-6-7-8 (S: одноволоконный)
| Длина волны | Рабочее расстояние | Рабочая мощность | Тип линзы | Диаметр вывода | Длина волокна | Коннектор | Габариты |
|---|---|---|---|---|---|---|---|
|
13: 1310 нм 15: 1550 нм XX: другие |
0: 0 мм 5: 5 мм 10: 10 мм |
L: <0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
C: C-линза G: G-линза |
25: 250 мкм bare fiber 90: 900 мкм loose fiber XX: другое |
10: 1,0 м 13: 1,3 м 15: 1,5 м 20: 2,0 м XX: другое |
00: нет FP: FC/PC FA: FC/APC SA: SC/APC LA: LC/APC XX: другое |
3.2x10 2.78x9 |
| Модель | Описание | Наличие | |
|---|---|---|---|
| COLL-S-15 | Оптический коллиматор, SM, одноволоконный, 1550 нм (требуется указать параметры) | Под заказ |
